ИБП постоянного тока PS2410G
Источник бесперебойного питания постоянного тока «Штиль» PS2410G предназначен для обеспечения гарантированного электроснабжения постоянным напряжением 24 В различных типов устройств, требовательных к качеству сети:
- охранных и пожарных систем сигнализации;
- оборудования для видеонаблюдения;
- аппаратуры для контроля доступа на закрытую территорию;
- домофонов и электрических кодовых замков;
- коммутаторов, маршрутизаторов и других составляющих систем передачи данных.
Потребляемый ток подключенного оборудования не должен превышать 10 А. Необходимо учитывать, что указанный выходной ток должен обеспечивать как питание нагрузки, так и заряд АБ. Если выходного тока ИБП PS2410G недостаточно, обратите внимание на более мощные модели.
Конструктивное исполнение

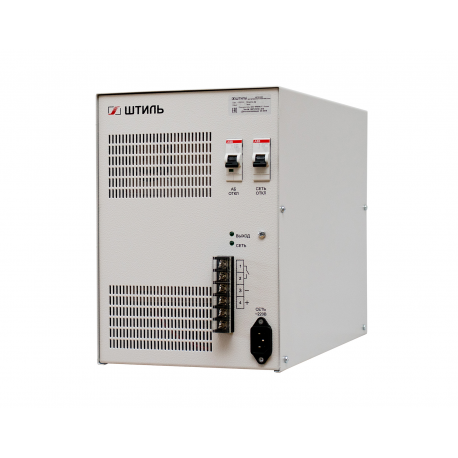

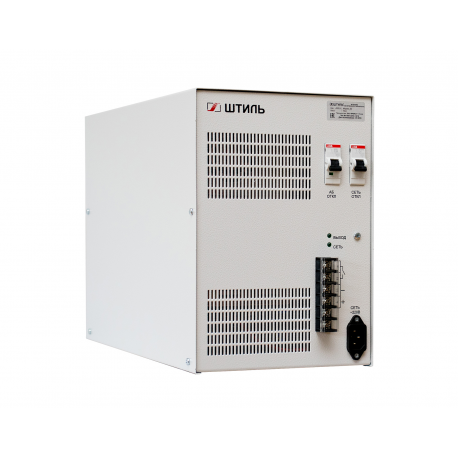

Конструктивно изделие выполнено в виде напольного/настольного модуля с отсеком для установки аккумуляторной батареи емкостью до 26 Ач. На фронтальной стороне ИБП размещены:
- автоматический выключатель СЕТЬ, предназначенный для отключения и включения изделия и защиты входных цепей по току;
- автоматический выключатель АБ, предназначенный для отключения аккумуляторных батарей от нагрузки и защиты АБ по току;
- светодиодный индикатор СЕТЬ, указывающий на нормальную работу изделия и наличие сетевого питающего напряжения;
- светодиодный индикатор ВЫХОД, показывающий наличие выходного напряжения;
- выводы подключения нагрузки и дистанционной сигнализации («сухие» контакты);
- разъем для подключения сетевого питающего напряжения.
Дополнительно для ИБП можно заказать опцию «холодного» пуска. В этом случае на передней панели изделия будет расположена кнопка ПУСК, предназначенная для включения ИБП с заряженными и подключенными аккумуляторными батареями при отсутствии сетевого напряжения 220 В. Для включения изделия необходимо удерживать кнопку ПУСК в течение 5-15 с.
Принцип работы
ИБП постоянного тока «Штиль» PS2410G построен по схеме ШИМ преобразователя переменного тока напряжением 220 В в постоянный ток с напряжением 24 В. Такой принцип работы позволяет обеспечить требуемые нагрузочные характеристики при минимальных массогабаритные показателях. Для соответствия требованиям электромагнитной совместимости в изделии установлены помехоподавляющие входные и выходные фильтры.
Источник питания осуществляет автоматический переход на режим работы от АБ при пропадании сетевого напряжения. Реализованная в изделии схема ограничения тока заряда аккумуляторной батареи и защита от «глубокого» разряда позволяют оптимальным образом использовать ее ресурс. Автоматический переход в режим работы от сети происходит при восстановлении параметров входного напряжения.
| ИБП постоянного тока | |
| Аккумуляторные батареи (АБ): Емкость встраиваемых АБ, Ач | 7, 17, 26 |
| Аккумуляторные батареи (АБ): Количество встраиваемых АБ 12В, шт. | 2 |
| Аккумуляторные батареи (АБ): Наличие батарей | встроенные (опция) |
| Аккумуляторные батареи (АБ): Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Аккумуляторные батареи (АБ): Ток заряда АБ, А | не более 1,8 |
| Аккумуляторные батареи (АБ): Функционал управления АБ | защита от «глубокого» разряда, защита от неправильной полярности, ограничение тока заряда, автоматический заряд/подзаряд аккумуляторной батареи в буферном режиме |
| Аккумуляторные батареи (АБ): Холодный старт | опция |
| Входные характеристики: Номинальная входная частота, Гц | 50 |
| Входные характеристики: Номинальное входное переменное напряжени | 220 |
| Входные характеристики: Рабочий диапазон входного переменного на | 178-264 |
| Выходные характеристики: Выходной ток, А | 10 |
| Выходные характеристики: Диапазон выходного напряжения при работ | 21-27,4 |
| Выходные характеристики: КПД, % | 82 |
| Выходные характеристики: Номинальное выходное напряжение постоян | 24 |
| Выходные характеристики: Номинальное выходное напряжение при раб | 27,4 |
| Выходные характеристики: Среднеквадратичное значение пульсаций в | не более 200 |
| Выходные характеристики: Точность стабилизации выходного напряже | ±0,4 |
| Механические характеристики: Габаритные размеры ВхШхГ (без упако | 304х207х480 |
| Механические характеристики: Масса, кг | 7 |
| Механические характеристики: Цвет корпуса | серый |
| Надежность и эксплуатационные характеристики: Гарантийный срок, | 24 |
| Надежность и эксплуатационные характеристики: Диапазон рабочей т | от +5 до +40 |
| Надежность и эксплуатационные характеристики: Диапазон температу | от -50 до +50 |
| Надежность и эксплуатационные характеристики: Срок службы, лет | не менее 10 |
| Отсек для установки аккумуляторных батарей | есть |
| Панель управления и интерфейсы: «Сухие» контакты | да |
| Панель управления и интерфейсы: Светодиодная индикация | наличие входного и выходного напряжения |
| Страна производитель | Россия |
| Тип выпрямителя | импульсный |
| Форм-фактор | напольный |
