Инвертор Штиль PS24/700C-P-1(STS) 850 ВА / 650 Вт
Инвертор напряжения PS24/700C-P-1(STS) с выходной мощностью 850 ВА/650 Вт осуществляет импульсное преобразование (ШИМ, 60 Гц) входного постоянного напряжения 24 В в выходное стабилизированное синусоидальное напряжение 220 В, 50 Гц. Данная модель отлично подойдёт для организации надежного электроснабжения:
- оборудования связи и телекоммуникаций;
- промышленных приборов;
- электронной и электротехнической аппаратуры на объектах, где имеются источники постоянного напряжения 24 В (например, аккумуляторные батареи).
Отличительной особенностью PS24/700С-P-1(STS) является наличие встроенного байпаса, который реализован на базе электромеханических реле и выпускается в одном из двух вариантов исполнения:
- постоянная работа нагрузки от инвертора, автоматическое переключение на работу от сети 220 В через байпас при перегрузке или сбое в работе инвертора;
- постоянная работа нагрузки от сети 220 В через байпас, автоматическое переключение на работу от инвертора при пропадании напряжения в сети.
Конструктивное исполнение

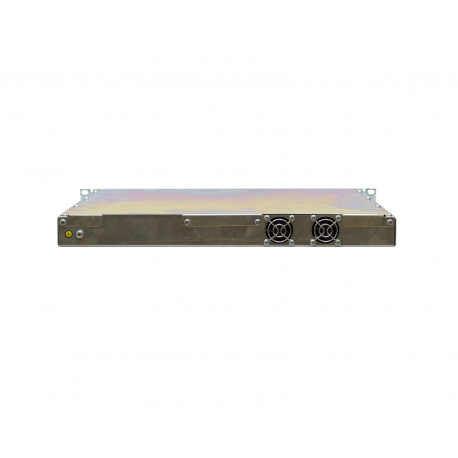

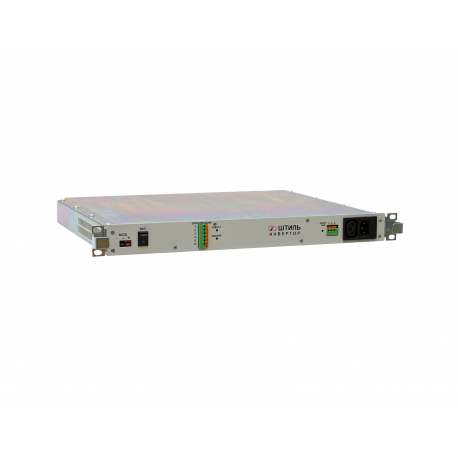

Инвертор PS24/700С-P-1(STS) предназначен для установки в стандартную 19-дюймовую стойку (шкаф). Он выполнен в виде конструктивно законченного модуля в корпусе высотой 1U шириной 483 мм с фронтальным доступом к интерфейсам и подключениям.

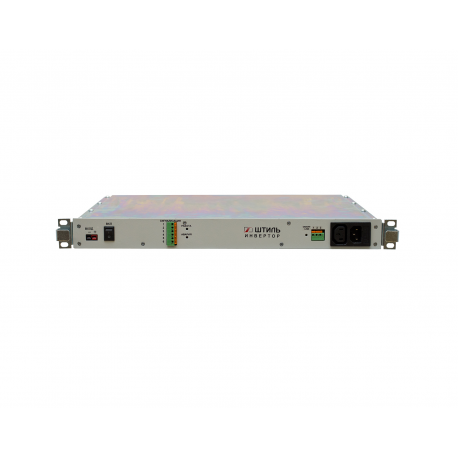

Передняя панель оснащена разъемами для подключения источника постоянного тока (например, АКБ), трехполюсной розеткой С13 для подключения нагрузки, клеммной колодкой сигнализации, а также вилкой для подключения входного переменного напряжения 220 В. Кроме того, на передней панели расположены выключатель, клавиатура и светодиодные индикаторы рабочих состояний.
Мониторинг
Поддерживается дистанционная сигнализация за счёт «сухих» контактов, удаленный мониторинг возможен как дополнительная опция, необходима установка модуля электронного байпаса и контроллера серии PSC с интерфейсами: USB (протокол «Штиль»), Ethernet (протоколы: HTTP, SNMP, протокол «Штиль»).
| Инверторы и инверторные системы | |
| Активная мощность, кВт | 0,65 |
| Встроенный электронный байпас | есть |
| Входные характеристики (в режиме байпас): Время переключения с и | 10-15 |
| Входные характеристики (в режиме байпас): Максимальный входной п | 5 |
| Входные характеристики (в режиме байпас): Номинальная входная ча | 50 |
| Входные характеристики (в режиме байпас): Номинальное входное пе | 220 |
| Входные характеристики: Максимальный входной ток, А | 36 |
| Входные характеристики: Номинальное входное постоянное напряжени | 24 |
| Входные характеристики: Плавный пуск | да |
| Входные характеристики: Рабочий диапазон входного постоянного на | 20-30 |
| Выходные характеристики: Коэффициент нелинейных искажений выходн | ≤1% при линейной нагрузке, ≤4% при нелинейной нагрузке |
| Выходные характеристики: КПД, % | 87 |
| Выходные характеристики: Крест-фактор | 3:1 |
| Выходные характеристики: Номинальная выходная частота, Гц | 50 |
| Выходные характеристики: Номинальное выходное напряжение перемен | 220 |
| Выходные характеристики: Перегрузочная способность | до 105% - длительно, от 105% до 150% - 5 с ( с последующим отключением) |
| Выходные характеристики: Точность стабилизации выходного напряже | ±3 |
| Выходные характеристики: Точность стабилизации выходной частоты | ±0,5 |
| Выходные характеристики: Форма выходного напряжения | синусоида |
| Защита: Защита от повышенного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≤29 В ±0,3 В) |
| Защита: Защита от пониженного входного напряжения | электронная защита c автоматическим восстановлением (включение при напряжении ≥22 В ±0,2 В) |
| Защита: Короткое замыкание | электронная защита с автоматическим восстановлением |
| Защита: Неправильная полярность | плавкая вставка |
| Защита: Перегрев | электронная защита с автоматическим восстановлением |
| Защита: Перегрузка по выходу | электронная защита с автоматическим восстановлением |
| Механические характеристики: Высота установки в стойку, U | 1 |
| Механические характеристики: Габаритные размеры ВхШхГ (без упако | 44х483х365 |
| Механические характеристики: Масса, кг | 5 |
| Механические характеристики: Цвет корпуса | серый |
| Надежность и эксплуатационные характеристики: Гарантийный срок, | 24 |
| Надежность и эксплуатационные характеристики: Диапазон рабочей т | от +5 до +40 |
| Надежность и эксплуатационные характеристики: Диапазон температу | от -40 до +85 |
| Надежность и эксплуатационные характеристики: Относительная влаж | от 0 до 90 (без конденсата) |
| Надежность и эксплуатационные характеристики: Срок службы, лет | 20 |
| Надежность и эксплуатационные характеристики: Эквивалентный уров | 60 |
| Панель управления и интерфейсы: Ethernet | опция (необходимо использование электронного байпаса Штиль STS3000 (или STS3000/2, или STS7500) и контроллера Штиль серии PSC) |
| Панель управления и интерфейсы: USB | опция (необходимо использование электронного байпаса Штиль STS3000 (или STS3000/2, или STS7500) и контроллера Штиль серии PSC) |
| Панель управления и интерфейсы: «Сухие» контакты | да |
| Панель управления и интерфейсы: Светодиодная индикация | «Работа» - зеленый, «Авария» - красный, «ON/OFF LINE» - белый |
| Подключение: Входная сеть | клеммы |
| Подключение: Доступ к интерфейсам и подключениям | фронтальный |
| Подключение: Нагрузка (выходные разъёмы) | кабель с разъёмом С13 |
| Полная мощность, кВА | 0,85 |
| Страна производитель | Россия |
