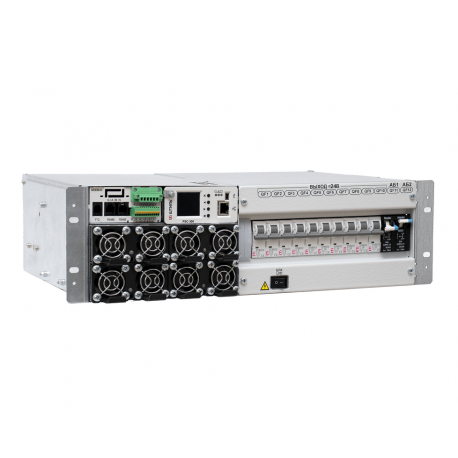

Установка питания «Штиль» PS24-0045-3U ver.2 (от 300 и 1200 Вт)
Компактная установка питания «Штиль» PS24-0045-3U ver.2 предназначена для обеспечения бесперебойного электропитания постоянным током систем связи и любого другого электронного и электротехнического оборудования с напряжением питания 24 В. Максимальный выходной ток устройства - 50 А, максимальная выходная мощность – 1200 Вт.
Особенности конструкции
Установка питания PS24-0045-3U ver.2 производится в виде 19-дюймовой корзины высотой 3U и предназначена для размещения в стойках и шкафах. Модульная конструкция изделия и возможность «горячей» замены силовых компонентов (выпрямителей) позволяет проектировать гибкие и максимально удовлетворяющие требованиям клиентов системы. Детальная информация о технических характеристиках различных вариантов исполнения установки питания PS24-0045-3U ver.2 обозначена в таблице ниже.
| Варианты исполнения установки питания PS24-0045-3U ver.2 | Количество выпрямителей, шт. | Максимальный выходной ток, А | Выходная мощность, Вт | Масса, кг |
| PS24-0045-3U (1/0350), ver 2 | 1 | 12,5 | 300 | 15 |
| PS24-0045-3U (2/0350), ver 2 | 2 | 25 | 600 | 17 |
| PS24-0045-3U (3/0350), ver 2 | 3 | 37,5 | 900 | 19 |
| PS24-0045-3U (4/0350), ver 2 | 3 | 50 | 1200 | 21 |
В состав изделия помимо источников питания (выпрямителей) также входят коммутирующая аппаратура ввода переменного тока, предохранители защиты нагрузки, устройства защиты аккумуляторов от короткого замыкания и глубокого разряда, контроллер «Штиль» PSC-300.03.02 для управление системой питания и организации мониторинга, датчик температуры для измерения температуры аккумуляторных батарей и термокомпенсации заряда. Обращаем Ваше внимание на то, что аккумуляторные батареи не входят в комплект поставки изделия!
Принцип работы
Представленная модель установки питания «Штиль» PS24-0045-3U ver.2 осуществляет преобразование переменного тока напряжением 220 В в постоянный ток с напряжением 24 В. Электропитание изделия может производится от одного из двух источников: промышленной сети переменного тока 220 В, 50 Гц и источника постоянного тока (аккумуляторной батареи). Питание от сети переменного тока поступает на входы источников питания (выпрямителей). Аккумуляторная батарея подключается параллельно выходу выпрямителей, переход на питание от АБ осуществляется в случае отсутствия переменного напряжения на входах выпрямителей. Коммутация батареи с выходом осуществляется с помощью реле.
| Установки электропитания постоянного тока | |
| Аккумуляторные батареи (АБ): Наличие батарей | внешние (опция) |
| Аккумуляторные батареи (АБ): Функционал управления АБ | защита от «глубокого» разряда, контроль температуры (термокомпенсация) |
| Активная мощность, кВт | 1,2 |
| Входные характеристики: Входной коэффициент мощности | 0,99 при 100% нагрузке, 0,95 при 50% нагрузке |
| Входные характеристики: Допустимый диапазон входной частоты, Гц | 45-65 |
| Входные характеристики: Максимальный входной ток, А | 7,2 (при установке в изделие 4-х источников питания (выпрямителей)) |
| Входные характеристики: Номинальная входная частота, Гц | 50 |
| Входные характеристики: Номинальное входное переменное напряжени | 220 |
| Входные характеристики: Рабочий диапазон входного переменного на | 90-276 (в диапазоне 90 - 175 В происходит линейное снижение выходной мощности выпрямителя, до 50% от номинальной при Uвх = 90 В) |
| Входные характеристики: Тип входной сети | однофазная сеть переменного тока |
| Выходные характеристики: Действующее значение пульсаций, мВ | не более 50 |
| Выходные характеристики: Диапазон выходного напряжения постоянно | 20-28 |
| Выходные характеристики: Диапазон выходного напряжения при работ | 21-28 |
| Выходные характеристики: КПД, % | не менее 90 |
| Выходные характеристики: Максимальный выходной ток, А | 50 (при установке в изделие 4-х источников питания (выпрямителей)) |
| Выходные характеристики: Номинальное выходное напряжение постоян | 24 |
| Выходные характеристики: Тип выходного напряжения | постоянное |
| Защита: Контакт заземления РЕ | да |
| Защита: Номинал предохранителей защиты АБ, А | 63 |
| Защита: Номинал предохранителей защиты нагрузки, А | 6, 10, 16, 32 |
| Защита: Перегрев | защита c автоматическим восстановлением |
| Защита: Пониженное или повышенное входное напряжение | защита c автоматическим восстановлением |
| Механические характеристики: Габаритные размеры ВхШхГ (без упако | 132,5х483х344 |
| Механические характеристики: Масса, кг | не более 21 (при установке в изделие 4-х источников питания (выпрямителей)) |
| Механические характеристики: Цвет корпуса | серый |
| Надежность и эксплуатационные характеристики: Гарантийный срок, | 24 |
| Надежность и эксплуатационные характеристики: Диапазон рабочей т | от +5 до +50 |
| Надежность и эксплуатационные характеристики: Диапазон температу | от -40 до +85 |
| Надежность и эксплуатационные характеристики: Среднее время восс | не более 1 |
| Надежность и эксплуатационные характеристики: Срок службы, лет | не менее 20 |
| Панель управления и интерфейсы: Ethernet | да |
| Панель управления и интерфейсы: USB | да |
| Панель управления и интерфейсы: «Сухие» контакты | 6 шт. |
| Панель управления и интерфейсы: Светодиодная индикация | индикация основных состояний изделия |
| Страна производитель | Россия |
| Форм-фактор | в стойку (компактные) |
