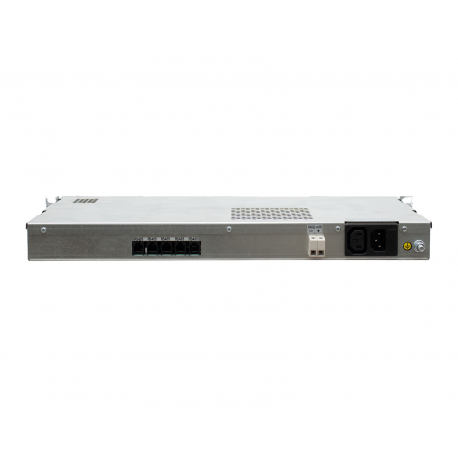

Супервизор объекта «Штиль» СВО1U-01К ver.2 с контроллером
Супервизор объекта Штиль СВО1U-01К,ver.2 представляет собой внешний модуль c контроллером PSC-300, выполненный в 19-дюймовом конструктиве высотой 1U. Прибор предназначен для контроля и мониторинга состояния и параметров дополнительных устройств: датчиков, охладителей, нагревателей, вентиляторов и т.д.
Контроллер Штиль PSC-300 позволяет осуществлять локальный (с ЖК-дисплея контроллера либо через USB) и удаленный (по каналу Ethernet с помощью Web-интерфейса либо с использованием SNMP-протокола) мониторинг. При установке дополнительного устройства (Адаптер ModBus,ver.2) возможен мониторинг по протоколу ModBus RTU. Кроме того, в изделии имеется разъем интерфейса RS485, который позволяет подключать иные периферийные устройства Штиль, такие как модуль контроля автоматических выключателей, модуль контроля "сухих" контактов.
Входные и выходные сигналы супервизора объекта СВО1U-01К, ver.2:
- количество входов датчиков типа «сухой» контакт –12 шт.;
- количество входов датчиков с питанием +24 В – 6 шт.;
- количество входов внешних датчиков температуры – 4 шт.;
- количество входов внешних датчиков влажности – 1 шт.;
- количество встроенных датчиков влажности – 1 шт.;
- количество сигнальных реле (выходные «сухие» контакты) – 4 шт.;
- количество силовых реле – 4 шт.
Супервизор СВО1U-01К ver.2 позволяет подключать:
- датчики с питанием 24В – до 6 шт.;
- датчики типа «сухой» контакт – до 22 шт.;
- датчики температуры – до 5 шт.;
- устройства с возможностью передачи информации по интерфейсу RS-485 – 1 канал (6 точек подключения);
- дискретно-управляемые устройства (выходные силовые реле) – до 4 шт.
Возможности мониторинга:
- мониторинг вводно-распределительного устройства, определение работающего в данный момент фидера, определение источника входного напряжения (электрическая сеть или дизель-генератор);
- мониторинг счетчика электроэнергии;
- мониторинг состояния кондиционера;
- мониторинг датчиков открытия дверей, задымления, затопления, температуры, влажности;
- мониторинг охранно-пожарной сигнализации (3 сигнала – давление в баллонах, предавария, авария).
| Средства мониторинга | |
| Входные характеристики: Номинальная входная частота, Гц | 50 |
| Входные характеристики: Номинальное входное напряжение, В | 220 / 48 / 60 |
| Входные характеристики: Рабочий диапазон входного напряжения, В | 90…264 |
| Входные характеристики: Рабочий диапазон входного постоянного на | 36...72 |
| Входные характеристики: Тип входного напряжения | однофазная |
| Входные характеристики: Тип входной сети | Однофазная |
| Защита: Контакт заземления РЕ | да |
| Механические характеристики: Габаритные размеры ВхШхГ (без упако | 45х483х304 |
| Механические характеристики: Масса, кг | 3 |
| Надежность и эксплуатационные характеристики: Гарантийный срок, | 24 |
| Надежность и эксплуатационные характеристики: Диапазон рабочей т | от 0 до +40 |
| Надежность и эксплуатационные характеристики: Относительная влаж | 90 (без конденсата) |
| Панель управления и интерфейсы: «Сухие» контакты | 12 шт. |
| Стандарты и сертификаты: Климатическое исполнение | УХЛ 4.2 |
| Страна производитель | Россия |
