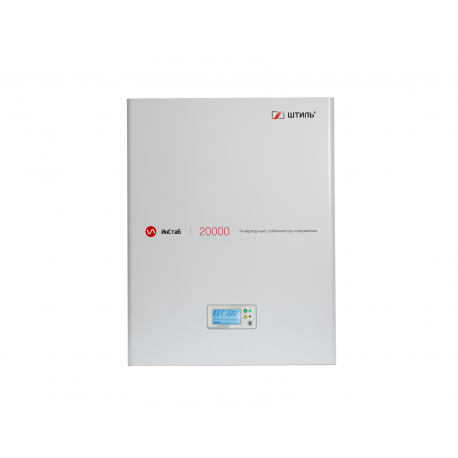

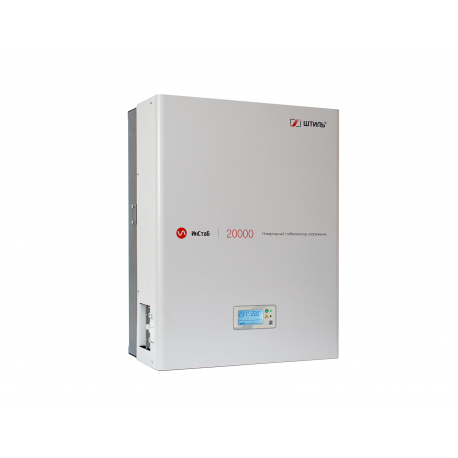

Стабилизатор напряжения Штиль ИнСтаб IS20000 (20 кВА / 18 кВт)
Инверторный стабилизатор напряжения IS20000 предназначен для защиты от повышенного и пониженного сетевого напряжения оборудования c потребляемой мощностью до 20 кВА/18 кВт, например:
- отопительного оборудования;
- персональных компьютеров и офисной техники;
- систем кондиционирования;
- торгового оборудования.
Стабилизатор разработан и производится в России, он отлично адаптирован под специфику работы электроприборов в российских электросетях. Качество его работы подтверждено сертификатом соответствия Таможенного союза (EAC).
Принцип работы стабилизатора IS20000 основан на двойном преобразовании энергии, за счет которого обеспечивается:
- мгновенная реакция на малейшие отклонения сетевого напряжения (0 мс);
- бесступенчатая и непрерывная стабилизация напряжения в расширенном диапазоне (90-310 В) и с максимальной точностью (±2%);
- выходное напряжение с идеальной синусоидальной формой;
- бесперебойное питание нагрузки в случае кратковременного пропадания сети (до 200 мс).
Установка и подключение
Стабилизатор IS20000 предназначен для крепления на ровной вертикальной поверхности с использованием кронштейна и упора, выполняющего дополнительную фиксацию устройства. Все крепления входят в комплект поставки стабилизатора.
Выводы для подключения входной сети переменного тока и нагрузки представлены в виде клеммных колодок.
Панель управления
Передняя панель IS20000 оснащена ЖК-дисплеем с кнопкой управления и светодиодными индикаторами, за счет чего удобно отслеживать работу устройства.
Наименование индикаторов:
- «Норма» – светится непрерывно в штатном режиме работы, мигает при переходе на электронный или ручной байпас;
- «Авария» – светится при возникновении аварий: перегрева, перегрузки, короткого замыкания, внутренних неполадок, низкого сопротивления нагрузки или отсутствия сетевого напряжения.
На ЖК-дисплее можно увидеть следующую информацию:
- значение напряжения на входе и выходе;
- уровень загрузки прибора и его внутреннюю температуру;
- потребляемую нагрузкой мощность;
- сообщения об авариях (перегрузка, перегрев).
С помощью кнопки управления можно выбрать необходимую информацию для отображения на дисплее, а также установить значение выходного напряжения (настройка выполняется после переключения на цепь ручного байпаса).
Защита
IS20000 оснащен всеми видами электронных защит (с автоматическим восстановлением работы после устранения причины аварии):
- от предельно пониженного или повышенного напряжения сети (менее 90 В или более 310 В);
- от внутреннего перегрева, перегрузок и коротких замыканий;
- от внутренних сбоев в работе.
Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений.
Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц-30 МГц, а нагрузку от помех между фазой и нейтралью частотой до 2,5 кГц.
В модели IS20000 есть два вида байпаса:
- электронный байпас – срабатывает автоматически при выходе из строя внутренних узлов, перегрузке или перегреве;

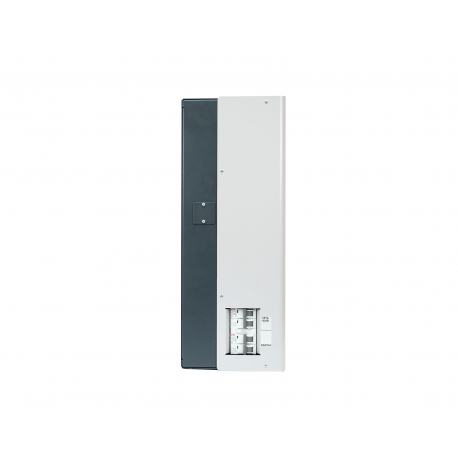

- ручной байпас – включается пользователем вручную (на корпусе есть специальный переключатель).
Система охлаждения
IS20000 оснащён комбинированной (конвекционной/вентиляторной) системой охлаждения. При внутренней температуре прибора менее 50 °C вентиляторы в охлаждении не используются и стабилизатор работает абсолютно бесшумно. При внутренней температуре более 50 °C вентиляторы включаются в работу поэтапно: при нагрузке менее 25% запускаются только два вентилятора, при нагрузке более 25%, но менее 50% – четыре вентилятора, при нагрузке более 50%, но менее 75% – шесть вентиляторов, при нагрузке более 75% – все восемь вентиляторов.
Где купить?
Купить стабилизатор напряжения IS20000 можно в нашем официальном интернет-магазине российского производителя ГК «Штиль» с доставкой по Москве и другим регионам России.
Цена на модель IS20000 является оптимальной и конкурентной по сравнению с аналогичной продукцией на российском рынке систем электропитания.
| Стабилизаторы напряжения | |
| Активная мощность, кВт | 18 |
| Входные характеристики: Верхний порог отключения нагрузки, В | 310 |
| Входные характеристики: Верхний порог подключения нагрузки, В | 290 |
| Входные характеристики: Входной коэффициент мощности | 0,99 |
| Входные характеристики: Допустимый диапазон входного напряжения | 187-245 |
| Входные характеристики: Допустимый диапазон входной частоты, Гц | 43-57 |
| Входные характеристики: Максимальный входной ток, А | 118 |
| Входные характеристики: Нижний порог отключения нагрузки, В | 90 |
| Входные характеристики: Нижний порог подключения нагрузки, В | 110 |
| Входные характеристики: Номинальная входная частота, Гц | 50 |
| Входные характеристики: Плавный пуск | да |
| Входные характеристики: Потребляемая мощность в режиме холостого | 85 |
| Входные характеристики: Предельный диапазон входного напряжения, | 90-310 |
| Входные характеристики: Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% |
| Входные характеристики: Совместимость с генератором | да |
| Входные характеристики: Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Выходные характеристики: Время автономной работы при отключении | не более 200 мс |
| Выходные характеристики: Диапазон настройки выходного напряжения | да, 220-230 с шагом 1 |
| Выходные характеристики: КПД, % | до 97 |
| Выходные характеристики: Крест-фактор | 3:1 |
| Выходные характеристики: Максимальный выходной ток, А | 92 |
| Выходные характеристики: Номинальная выходная частота, Гц | 50 (отклонение частоты выходного напряжения определяется частотой сети) |
| Выходные характеристики: Номинальное выходное напряжение перемен | 220 |
| Выходные характеристики: Тип выходного напряжения | однофазное |
| Выходные характеристики: Точность стабилизации, % | ±2 |
| Выходные характеристики: Форма выходного напряжения | чистая синусоида |
| Защита: Защита нагрузки от сетевых помех (между фазой и нейтраль | до 2,5 кГц |
| Защита: Защита от аварии сети | электронная защита c автовосстановлением |
| Защита: Защита от аварии стабилизатора | электронная аварийная защита |
| Защита: Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита: Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
| Защита: Короткое замыкание | электронная защита c автовосстановлением |
| Защита: Перегрев | электронная защита c автовосстановлением |
| Защита: Перегрузка по выходу | электронная защита c автовосстановлением |
| Защита: Ручной байпас | да |
| Защита: Электронный автоматический байпас | да, в диапазоне 187-245 В |
| Механические характеристики: Габаритные размеры ВхШхГ (без упако | 481х379х191 |
| Механические характеристики: Габаритные размеры ВхШхГ (в упаковк | 520х420х230 |
| Механические характеристики: Масса, кг | 22 |
| Механические характеристики: Цвет корпуса | серый |
| Надежность и эксплуатационные характеристики: Гарантийный срок, | 24 |
| Надежность и эксплуатационные характеристики: Диапазон рабочей т | от +5 до +40 |
| Надежность и эксплуатационные характеристики: Диапазон температу | от -40 до +40 |
| Надежность и эксплуатационные характеристики: Относительная влаж | от 0 до 80 (без конденсата) |
| Надежность и эксплуатационные характеристики: Рабочая высота, м | до 3000 м над уровнем моря |
| Надежность и эксплуатационные характеристики: Срок службы, лет | не менее 10 |
| Надежность и эксплуатационные характеристики: Степень защиты от | IP20 |
| Надежность и эксплуатационные характеристики: Тип охлаждения | комбинированное (конвекционное/вентиляторное) |
| Надежность и эксплуатационные характеристики: Установка | в помещении |
| Панель управления и интерфейсы: ЖК-дисплей | входное/выходное напряжение, уровень загрузки, аварийные сообщения, мощность нагрузки, внутренняя температура |
| Панель управления и интерфейсы: Светодиодная индикация | «Норма», «Авария» |
| Панель управления и интерфейсы: Тип индикации | ЖК-дисплей и светодиодная индикация |
| Панель управления и интерфейсы: Функциональные клавиши | кнопка для выбора отображаемой на дисплее информации и настройки значения выходного напряжения |
| Подключение: Входная сеть | клеммное подключение (L, N, PE – винт М6) |
| Подключение: Нагрузка (выходные разъёмы) | клеммное подключение (L, N – винт М6) |
| Подключение: Подключение к сети | клеммы |
| Полная мощность, кВА | 20 |
| Принцип стабилизации | инверторный (с двойным преобразованием) |
| Режимы работы | стабилизация, ручной байпас |
| Способ установки | настенный |
| Страна производитель | Россия |
| Число фаз | 1 в 1 |
