Онлайн ИБП Штиль STR1103TL (3 кВА / 2,7 кВт)
Онлайн ИБП STR1103TL универсального исполнения предназначен для обеспечения бесперебойного и качественного электропитания широкого класса приборов суммарной мощностью до 3000 ВА /2700 Вт, например:
- серверных, компьютерных залов и дата-центров;
- сетевого оборудования и телекоммуникационной техники;
- систем безопасности, аварийной сигнализации и видеонаблюдения;
- контрольно-измерительных приборов и устройств АСУ ТП.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель STR1103TL отлично функционирует в связке с дизельгенераторными установками.
STR1103TL – это ИБП с технологией двойного преобразования, благодаря чему устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода на АБ;
- моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением.
Установка и подключение

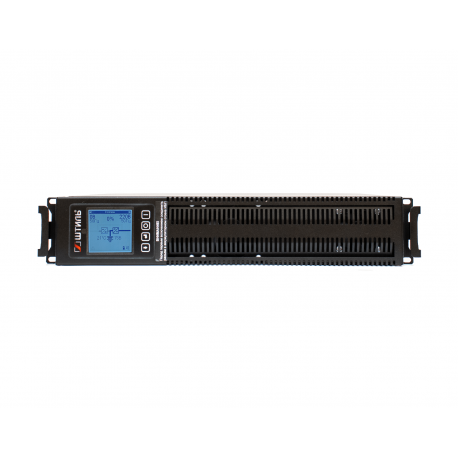

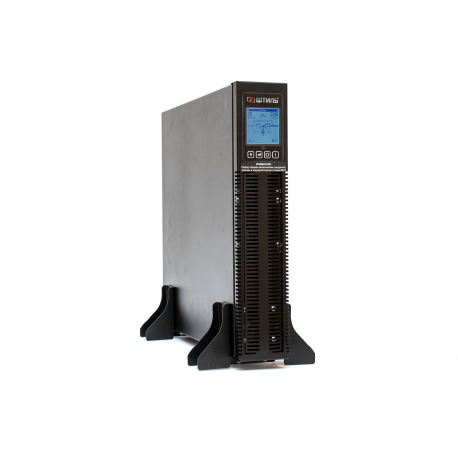

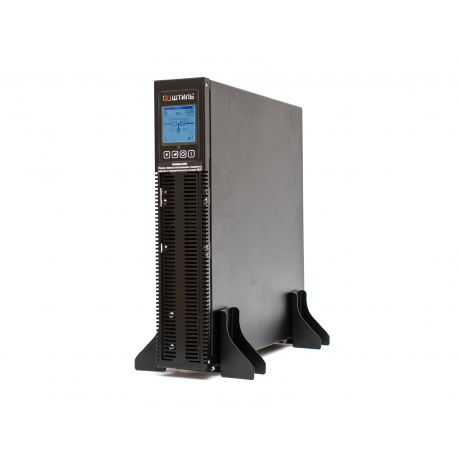

STR1103TL может устанавливаться двумя способами: вертикально на любой ровной горизонтальной поверхности (на упоры для вертикальной установки), горизонтально в 19-дюймовые направляющие телекоммуникационных шкафов или стоек. Детали для крепления обоими способами входят в комплект поставки устройства.
Для подключения электрооборудования ИБП имеет следующие разъемы: восемь «компьютерных» розеток С13 и клеммные колодки. Подключение к входной сети выполняется через выводы (L, N, PE).
Внимание! Разъемы для подключения нагрузки сегментированы на основные и неприоритетные. При работе ИБП от АБ снижение уровня заряда АБ до 20% (это значение можно изменить в настройках меню) приведет к обесточиванию неприоритетных разъёмов. Электропитание основных выходных разъёмов осуществляется вплоть до «глубокого» разряда АБ.
Автономная работа
ИБП обладает встроенным зарядным устройством (ток 4 А) и возможностью подключения внешних свинцово-кислотных АБ, за счет которых обеспечивается необходимое время автономной работы нагрузки (Таблица времени автономной работы).
Установка внешних батарей, в зависимости от требуемого времени автономной работы, возможна как в батарейных модулях, так и в батарейных стеллажах.
В ИБП применяются специальные технологии, направленные на сокращение времени заряда и продление срока службы АБ:
- интеллектуальный алгоритм заряда батарей (заряд выполняется сначала в циклическом режиме (повышенным напряжением), а затем в буферном (дежурным напряжением));
- термокомпенсация заряда батарей (автоматическая корректировка напряжения заряда в зависимости от температуры АБ).
Кроме того, ИБП обладает специальными алгоритмами, позволяющими отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), заранее уведомлять пользователя об износе АБ, точно прогнозировать время автономии при текущей нагрузке.
Панель управления
STR1103TL имеет современный цифровой ЖК-дисплей со встроенным гироскопом, за счет которого ИБП автоматически меняет ориентацию экрана в зависимости от положения устройства.
Информация на ЖК-дисплее:
- значение входного напряжения и входной частоты;
- значение выходного напряжения и выходной частоты;
- процент загрузки ИБП относительно номинальной выходной мощности;
- активная и полная мощность;
- мнемосхема, отображающая состояние ИБП;
- температура, напряжение и ток АБ;
- внутренняя температура устройства;
- уровень заряда АБ и прогнозируемое время автономной работы;
- оповещение об авариях с указанием их причины;
- режимы работы: онлайн, байпас или питание от АБ;
- состояние звуковой сигнализации.
Настройка основных параметров работы ИБП:
- режима работы (on-line или ЭКО);
- режима байпаса (авто, включен или выключен);
- способа запуска (авто или по кнопке);
- выходного напряжения (220, 230 или 240 В);
- номинальной выходной частоты (50/60 Гц);
- уровня заряда АБ, при котором происходит отключение неприоритетной нагрузки (от 10 до 90% с шагом 5%);
- уровня «глубокого» разряда батарей.
Запуск трех видов теста аккумуляторных батарей:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость).
Запуск и настройка тестов АБ выполняется через меню «Команды», п. «Тесты батарей».
Система охлаждения
Устройство оснащено малошумным вентилятором с автоматической скоростью вращения.
Защита
STR1103TL имеет электронную защиту от:
- перегрузки;
- короткого замыкания;
- внутреннего перегрева.
После устранения причины срабатывания защиты устройство автоматически выполняет перезапуск.
Кроме того, ИБП обладает защитой от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийной защиты от неполадок в работе (при её срабатывании нагрузка отключается или через байпас безразрывно переводится на сеть).
Средства мониторинга
STR1103TL имеет широкие возможности для организации локального/удаленного мониторинга и управления работы. Для этого к ИБП подключаются платы расширения со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager (SDM). Обращаем ваше внимание на то, что платы не входят в стандартную комплектацию и приобретаются отдельно.
Как купить?
Купить ИБП STR1103TL, аккумуляторные батареи и другие аксессуары к нему можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.
Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.
| Источники бесперебойного питания (ИБП, UPS, бесперебойники) | |
| Аккумуляторные батареи (АБ): Время автономной работы (при 80% за | Зависит от ёмкости внешних АБ |
| Аккумуляторные батареи (АБ): Наличие батарей | внешние (опция) |
| Аккумуляторные батареи (АБ): Номинальное напряжение АБ, В | 72 |
| Аккумуляторные батареи (АБ): Номинальный ток заряда встроенного | 4 |
| Аккумуляторные батареи (АБ): Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Аккумуляторные батареи (АБ): Функционал управления АБ | определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Аккумуляторные батареи (АБ): Холодный старт | да |
| Активная мощность, кВт | 2,7 |
| Входные характеристики: Входной коэффициент мощности | 0,99 |
| Входные характеристики: Допустимое отклонение верхней границы вх | +5, +10, +15, +20, +25 (значение по умолчанию: +20) |
| Входные характеристики: Допустимое отклонение нижней границы вхо | -5, -10, -15, -20, -25 (значение по умолчанию: -20) |
| Входные характеристики: Допустимый диапазон входной частоты, Гц | 45-65 |
| Входные характеристики: Максимальный входной ток, А | 19 |
| Входные характеристики: Номинальная входная частота, Гц | 50 |
| Входные характеристики: Номинальное входное напряжение, В | 220 |
| Входные характеристики: Плавный пуск | да |
| Входные характеристики: Потребляемая мощность в режиме холостого | 40 |
| Входные характеристики: Предельный диапазон входного напряжения, | 90-295 |
| Входные характеристики: Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
| Входные характеристики: Совместимость с генератором | да |
| Входные характеристики: Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Выходные характеристики: Время переключения в автономный режим и | 7 |
| Выходные характеристики: Выходной коэффициент мощности | 0,9 |
| Выходные характеристики: КПД в автономном режиме, % | 86 |
| Выходные характеристики: КПД в режиме on-line, % | 95 |
| Выходные характеристики: КПД при работе через байпас или в режим | 99 |
| Выходные характеристики: Крест-фактор | 3:1 |
| Выходные характеристики: Максимальный выходной ток, А | 13 |
| Выходные характеристики: Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 |
| Выходные характеристики: Номинальное выходное напряжение перемен | 220 |
| Выходные характеристики: Перегрузочная способность (при работе ч | 200% – в течение 40 с |
| Выходные характеристики: Перегрузочная способность (при работе в | 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
| Выходные характеристики: Тип выходного напряжения | однофазное |
| Выходные характеристики: Точность стабилизации выходного напряже | ±2 |
| Выходные характеристики: Точность стабилизации выходной частоты | ±0,2 |
| Выходные характеристики: Форма выходного напряжения | чистая синусоида |
| Защита: Защита нагрузки от сетевых помех (между фазой и нейтраль | до 2,5 кГц |
| Защита: Защита от «глубокого» разряда батарей | да |
| Защита: Защита от аварии в ИБП | электронная аварийная защита |
| Защита: Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита: Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
| Защита: Короткое замыкание | электронная защита c автовосстановлением |
| Защита: Перегрев | электронная защита c автовосстановлением |
| Защита: Перегрузка по выходу | электронная защита c автовосстановлением |
| Защита: Электронный автоматический байпас | да |
| Механические характеристики: Высота установки в стойку, U | 2 |
| Механические характеристики: Габаритные размеры ВхШхГ (без упако | 88х482х447 (в стойку) 466х207х447 (напольный) |
| Механические характеристики: Габаритные размеры ВхШхГ (в упаковк | 135х490х540 |
| Механические характеристики: Масса, кг | 9 |
| Механические характеристики: Цвет корпуса | черный |
| Надежность и эксплуатационные характеристики: Гарантийный срок, | 24 |
| Надежность и эксплуатационные характеристики: Диапазон рабочей т | от +5 до +40 |
| Надежность и эксплуатационные характеристики: Диапазон температу | от -40 до +40 |
| Надежность и эксплуатационные характеристики: Относительная влаж | от 0 до 80 (без конденсата) |
| Надежность и эксплуатационные характеристики: Рабочая высота, м | до 3000 м над уровнем моря |
| Надежность и эксплуатационные характеристики: Срок службы, лет | не менее 10 |
| Надежность и эксплуатационные характеристики: Степень защиты от | IP20 |
| Надежность и эксплуатационные характеристики: Тип охлаждения | принудительное (вентиляторное) |
| Надежность и эксплуатационные характеристики: Установка | в помещении |
| Панель управления и интерфейсы: EPO | разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв. |
| Панель управления и интерфейсы: Ethernet | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: mini-USB | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: RS-232 | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: RS-485 | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: USB | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: «Сухие» контакты | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: Звуковой сигнал | автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея от- соединена/полностью разряжена/нужда- ется в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно) |
| Панель управления и интерфейсы: Поворотный ЖК-дисплей со встроен | отображение рабочего состояния системы и основных входных и выходных параметров |
| Панель управления и интерфейсы: Тип индикации | ЖК-дисплей |
| Панель управления и интерфейсы: Функциональные клавиши | смена отображаемых на ЖК-дисплее экранов, настройка ИБП |
| Подключение: Входная сеть | выводы (L, N, PE) |
| Подключение: Нагрузка (выходные разъёмы) | IEC-320-C13 (8 шт.), клеммное подключение (L, N, PE) |
| Подключение: Первоочередное отключение неприоритетной нагрузки | да |
| Подключение: Уровень заряда, при котором происходит отключение н | устанавливается пользователем (по умолчанию – 20%) |
| Полная мощность, кВА | 3 |
| Режимы работы | on-line, автономный, байпас, ECO |
| Страна производитель | Россия |
| Топология | on-line (с двойным преобразованием) |
| Форм-фактор | напольный/в стойку |
| Число фаз | 1 в 1 |
