Онлайн ИБП Штиль SR1106L (6 кВА / 5,4 кВт)
Онлайн ИБП SR1106L предназначен для обеспечения бесперебойного электропитания в случае пропадания сетевого напряжения однофазной нагрузки суммарной мощностью 6 кВА /5,4 кВт, например:
- серверов и центров обработки данных;
- телекоммуникационного оборудования;
- диагностических медицинских аппаратов;
- конвейерного и станочного оборудования;
- систем сигнализации и аварийного освещения.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель SR1106L отлично функционирует в связке с дизельгенераторными установками.
SR1106L – ИБП онлайн топологии с технологией двойного преобразования энергии, благодаря чему устройство позволяет:
- стабилизировать входное напряжение в широком диапазоне (90-310 В) без перехода на АБ;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения;
- питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Устройство охлаждается двумя малошумными вентиляторами с адаптивным режимом работы.
Установка и подключение

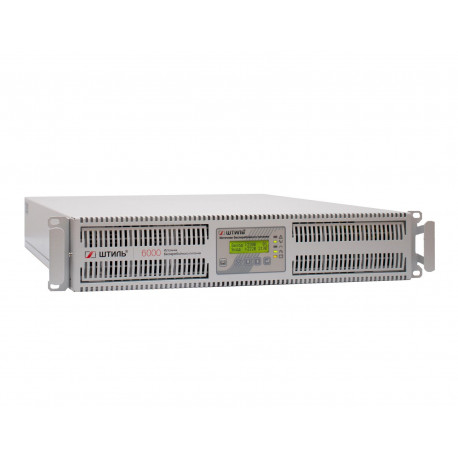

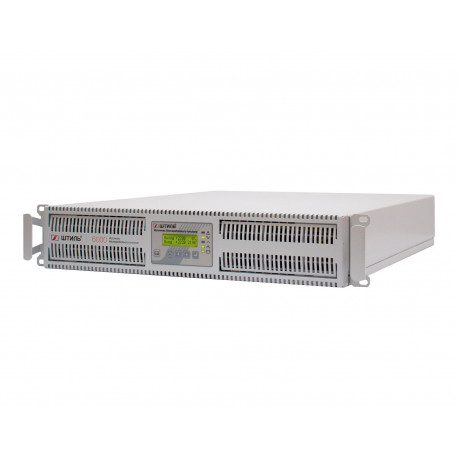

ИБП выполнен в компактном корпусе (исполнения rack), предназначенном для установки в 19-дюймовую стойку или телекоммуникационный шкаф.

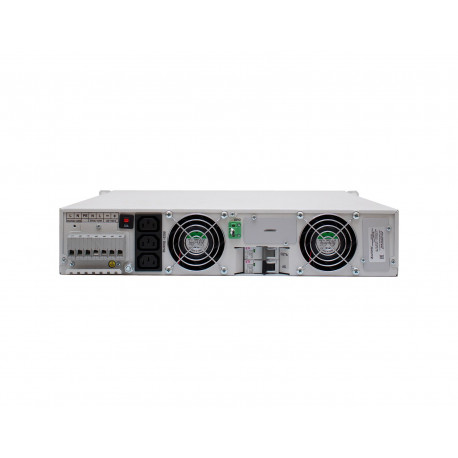

Для электропитания нагрузки на задней панели устройства имеются три компьютерных розетки С13 и клеммные колодки. Подключение ИБП к сети осуществляется через клеммные колодки.
Автономная работа
SR1106L оснащен встроенным зарядным устройством (ток от 1 до 4 А, шаг настройки – 0,5 А) и разъемом для подключения внешних батарей. Максимальное значение ёмкости внешних батарей составляет 100 Ач (без установки внешнего ЗУ) и 360 Ач (с внешним ЗУ), что обеспечит автономную работу в течение 110 мин или 9,5 ч соответственно (при 100% нагрузке) (Таблица времени автономной работы).
Установка внешних батарей осуществляется в специальные батарейные модули или телекоммуникационные шкафы.
В SR1106L применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.

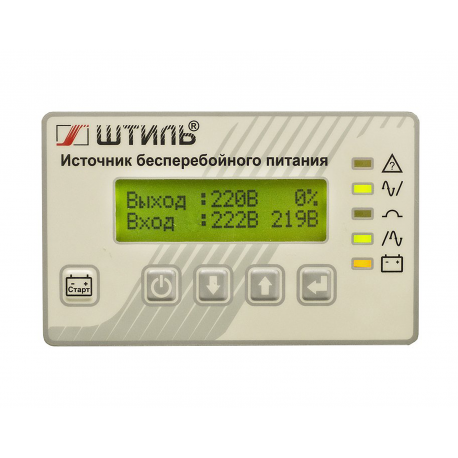

Панель управления
Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
Информация на дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость).
Запуск тестов осуществляется через меню «Система», п. «Команда ИБП».
Защита
SR1106L оснащен электронной защитой от:
- внутреннего перегрева;
- короткого замыкания;
- перегрузки по выходу.
ИБП автоматически перезапускается после устранения причины срабатывания электронной защиты.
Кроме того, модель имеет защиту от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийную защиту от любых неполадок (при срабатывании изделие отключает нагрузку или через байпас безразрывно переводит её питание на сеть).
Средства мониторинга
Функционал SR1106L предусматривает локальный/удаленный мониторинг работы устройства. На задней панели ИБП есть два слота для установки карт мониторинга, которые могут содержать следующие интерфейсы:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
ИБП с установленной платой удобно контролируется через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки, приобретаются отдельно.
Как купить?
Купить ИБП SR1106L, аккумуляторы и другие аксессуары можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.
Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.
| Источники бесперебойного питания (ИБП, UPS, бесперебойники) | |
| Аккумуляторные батареи (АБ): Время автономной работы (при 80% за | Зависит от ёмкости внешних АБ |
| Аккумуляторные батареи (АБ): Наличие батарей | внешние (опция) |
| Аккумуляторные батареи (АБ): Номинальное напряжение АБ, В | 192 |
| Аккумуляторные батареи (АБ): Номинальный ток заряда встроенного | от 1 до 4 (шаг настройки – 0,5 А) |
| Аккумуляторные батареи (АБ): Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) |
| Аккумуляторные батареи (АБ): Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Аккумуляторные батареи (АБ): Функционал управления АБ | определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Аккумуляторные батареи (АБ): Холодный старт | да |
| Активная мощность, кВт | 5,4 |
| Входные характеристики: Входной коэффициент мощности | 0,99 |
| Входные характеристики: Допустимое отклонение верхней границы вх | +5, +10, +15, +20, +25 (значение по умолчанию: +20) |
| Входные характеристики: Допустимое отклонение нижней границы вхо | -5, -10, -15, -20, -25 (значение по умолчанию: -20) |
| Входные характеристики: Допустимый диапазон входной частоты, Гц | 43-57 |
| Входные характеристики: Максимальный входной ток, А | 38 |
| Входные характеристики: Номинальная входная частота, Гц | 50 |
| Входные характеристики: Номинальное входное напряжение, В | 220 |
| Входные характеристики: Плавный пуск | да |
| Входные характеристики: Предельный диапазон входного напряжения, | 90-310 |
| Входные характеристики: Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% |
| Входные характеристики: Совместимость с генератором | да |
| Входные характеристики: Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Выходные характеристики: Время переключения в автономный режим и | 5 |
| Выходные характеристики: Выходной коэффициент мощности | 0,9 |
| Выходные характеристики: КПД в автономном режиме, % | 94 |
| Выходные характеристики: КПД в режиме on-line, % | 95 |
| Выходные характеристики: КПД при работе через байпас или в режим | 99 |
| Выходные характеристики: Крест-фактор | 3:1 |
| Выходные характеристики: Максимальный выходной ток, А | 27 |
| Выходные характеристики: Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 |
| Выходные характеристики: Номинальное выходное напряжение перемен | 220 |
| Выходные характеристики: Перегрузочная способность (при работе в | менее 105% – не ограничено, 105-150% – не менее 5 с, более 150% – не более 5 с (с последующим переключением на байпас) |
| Выходные характеристики: Тип выходного напряжения | однофазное |
| Выходные характеристики: Точность стабилизации выходного напряже | ±2 |
| Выходные характеристики: Точность стабилизации выходной частоты | ±0,1 |
| Выходные характеристики: Форма выходного напряжения | чистая синусоида |
| Защита: Защита нагрузки от сетевых помех (между фазой и нейтраль | до 2,5 кГц |
| Защита: Защита от «глубокого» разряда батарей | да |
| Защита: Защита от аварии в ИБП | электронная аварийная защита |
| Защита: Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита: Защита сети от высокочастотных помех | 150 кГЦ - 30 МГц |
| Защита: Короткое замыкание | электронная защита с автовосстановлением |
| Защита: Перегрев | электронная защита с автовосстановлением |
| Защита: Перегрузка по выходу | электронная защита с автовосстановлением |
| Защита: Электронный автоматический байпас | да |
| Механические характеристики: Высота установки в стойку, U | 2 |
| Механические характеристики: Габаритные размеры ВхШхГ (без упако | 89x483x549 |
| Механические характеристики: Габаритные размеры ВхШхГ (в упаковк | 135х490х590 |
| Механические характеристики: Масса, кг | 16,4 |
| Механические характеристики: Цвет корпуса | серый |
| Надежность и эксплуатационные характеристики: Гарантийный срок, | 24 |
| Надежность и эксплуатационные характеристики: Диапазон рабочей т | от +5 до +40 |
| Надежность и эксплуатационные характеристики: Диапазон температу | от -40 до +40 |
| Надежность и эксплуатационные характеристики: Относительная влаж | от 0 до 80 (без конденсата) |
| Надежность и эксплуатационные характеристики: Рабочая высота, м | до 3000 м над уровнем моря |
| Надежность и эксплуатационные характеристики: Срок службы, лет | не менее 10 |
| Надежность и эксплуатационные характеристики: Степень защиты от | IP20 |
| Надежность и эксплуатационные характеристики: Тип охлаждения | принудительное (вентиляторное) |
| Надежность и эксплуатационные характеристики: Установка | в помещении |
| Панель управления и интерфейсы: EPO | разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв. |
| Панель управления и интерфейсы: Ethernet | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: mini-USB | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: RS-232 | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: RS-485 | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: USB | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: «Сухие» контакты | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
| Панель управления и интерфейсы: Звуковой сигнал | автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП |
| Панель управления и интерфейсы: Светодиодная индикация | состояние, сеть, байпас, инвертор, батарея |
| Панель управления и интерфейсы: Тип индикации | ЖК-дисплей и светодиодная индикация |
| Панель управления и интерфейсы: Функциональные клавиши | управление отображаемым на ЖК-дисплее меню, настройка ИБП |
| Подключение: Входная сеть | клеммное подключение (L, N, PE) |
| Подключение: Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.), клеммное подключение (L, N, PE) |
| Полная мощность, кВА | 6 |
| Режимы работы | on-line, автономный, байпас, ECO |
| Страна производитель | Россия |
| Топология | on-line (с двойным преобразованием) |
| Форм-фактор | в стойку |
| Число фаз | 1 в 1 |
