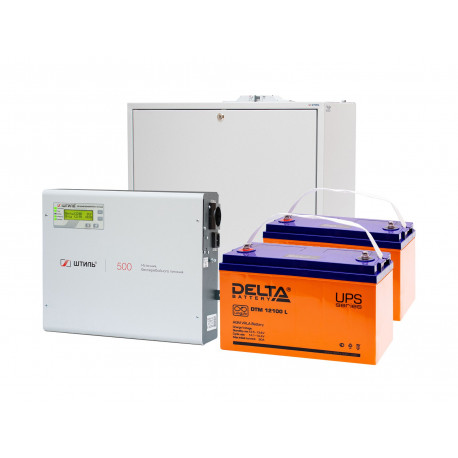

Комплект ИБП Штиль SW500L (500 ВА/400 Вт) c АБ на 5 ч
Онлайн ИБП SW500L с аккумуляторами емкостью 120 Ач, установленными в батарейном стеллаже BS-24-1W, предназначен для автономной работы в течение 5 ч (при 80% загрузке) подключенных потребителей мощностью до 500 ВА /400 Вт. Решение хорошо подходит для газового котла и циркуляционного насоса, системы очистки воды, камер видеонаблюдения, аудио- и видеотехники, а также маломощного компьютера.
Время автономной работы при других уровнях загрузки ИБП представлено на вкладке Автономная работа.
Источник питания также способен защитить нагрузку от перепадов напряжения и электрических помех. Обладает усовершенствованным алгоритмом работы корректора коэффициента мощности, что позволяет ему эффективно работать с генератором.
ИБП SW500L с аккумуляторами 120 Ач основан на технологии двойного преобразования, за счет которой достигается:
- коррекция напряжения с высокой точностью (±2%) в широком диапазоне (90-295 В) без перехода в автономный режим;
- мгновенный и безразрывный переход питания нагрузки на АБ при отключении электроэнергии или выходе напряжения за вышеуказанный диапазон;
- питание потребителей напряжением с идеальной синусоидальной формой.
ИБП оснащен бесшумной конвекционной (безвентиляторной) системой охлаждения.
Установка и подключение
ИБП крепится на ровную вертикальную поверхность с помощью кронштейна. Батарейный стеллаж размещается на полу.
Установка АБ в стеллаж производится строго в соответствии с инструкцией по эксплуатации. При этом важно, чтобы автоматический выключатель стеллажа находился в положении «ОТКЛ» (OFF) и его кабель был отсоединен от ИБП.
ИБП подключается к электросети через шнур с евровилкой. Стеллаж с установленным аккумулятором подсоединяется к уже включенному источнику питания через кабель TD50A-TD50A. Нагрузка подключается к ИБП в последнюю очередь.
В комплект поставки входят все необходимые компоненты по установке и подключению устройств.
Заряд батарей
Заряд АКБ в батарейном стеллаже осуществляется встроенным в ИБП ЗУ с током 5 А.
ИБП имеет современные технологии сокращения времени заряда и продления срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), алгоритмы отключения АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомления пользователя об износе АБ и прогнозирования времени автономии при текущей нагрузке.
Защита
SW500L обладает электронной защитой от короткого замыкания, длительной перегрузки по выходу и внутреннего перегрева.
После устранения причины включения защиты обеспечивается автоматическое восстановление работы ИБП.
Встроенный варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) выполняет защиту от импульсных перенапряжений.
Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).
Встроенная аварийная защита от неполадок в работе ИБП при их возникновении позволяет отключать нагрузку или бесперебойно переводить её через байпас на сеть.
Панель управления
Настройка и контроль рабочих параметров источника питания осуществляется на панели управления с ЖК-дисплеем, которая включает в себя четыре кнопки управления и пять светодиодных индикаторов:
- «Состояние» – режим работы устройства и возникновение аварий;
- «Сеть» – состояние входной сети;
- «Байпас» – электронный байпас/ЭКО-режим;
- «Инвертор» – работа от инвертора;
- «Батарея» – состояние батарей.
Виды информации на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
На панели управления ИБП также выполняется настройка различных параметров работы прибора, а также запуск трех видов теста аккумуляторных батарей:
- на 10 секунд (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя емкость АБ и выполняя их калибровку).
Запуск и настройку тестов можно осуществить через меню «Система», п. «Команда ИБП».
Средства мониторинга
ИБП имеет широкие возможности для организации локального/удаленного мониторинга его работы. Для этого к устройству подключается плата расширения. В зависимости от модели она имеет следующие интерфейсы:
- RS-232;
- USB или mini-USB;
- «сухие» контакты;
- Ethernet (протоколы: Web/ SNMP/ NTP/ Modbus TCP/ Штиль).
Функционирование ИБП с установленной платой можно отслеживать прямо в веб-браузере или программе Shtyl Device Manager. Плата не входит в стандартную комплектацию и приобретаются отдельно.
Как купить?
Купить комплект ИБП SW500L с аккумуляторами емкостью 120 Ач, установленными в батарейном стеллаже BS-24-1W, можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.
Данное оборудование характеризует отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.
| Источники бесперебойного питания (ИБП, UPS, бесперебойники) | |
| Аккумуляторные батареи (АБ): Время автономной работы (при 80% за | 5 ч |
| Аккумуляторные батареи (АБ): Емкость внешних АБ, Ач | 120 |
| Аккумуляторные батареи (АБ): Емкость одной 12-вольтовой АБ, Ач | 120 |
| Аккумуляторные батареи (АБ): Количество внешних АБ 12В, шт. | 2 |
| Аккумуляторные батареи (АБ): Наличие батарей | внешние |
| Аккумуляторные батареи (АБ): Номинальное напряжение АБ, В | 24 |
| Аккумуляторные батареи (АБ): Номинальный ток заряда встроенного | 5 |
| Аккумуляторные батареи (АБ): Срок службы АБ, лет | 10-12 |
| Аккумуляторные батареи (АБ): Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Аккумуляторные батареи (АБ): Функционал управления АБ | определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Аккумуляторные батареи (АБ): Холодный старт | да |
| Активная мощность, кВт | 0,4 |
| Входные характеристики: Входной коэффициент мощности | 0,99 |
| Входные характеристики: Допустимое отклонение верхней границы вх | +5, +10, +15, +20, +25 (значение по умолчанию: +20) |
| Входные характеристики: Допустимое отклонение нижней границы вхо | -5, -10, -15, -20, -25 (значение по умолчанию: -20) |
| Входные характеристики: Допустимый диапазон входной частоты, Гц | 45-65 |
| Входные характеристики: Максимальный входной ток, А | 3,6 |
| Входные характеристики: Номинальная входная частота, Гц | 50 |
| Входные характеристики: Номинальное входное напряжение, В | 220 |
| Входные характеристики: Плавный пуск | да |
| Входные характеристики: Потребляемая мощность в режиме холостого | 20 |
| Входные характеристики: Предельный диапазон входного напряжения, | 90-295 |
| Входные характеристики: Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
| Входные характеристики: Совместимость с генератором | да |
| Входные характеристики: Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Выходные характеристики: Время переключения в автономный режим и | 7 |
| Выходные характеристики: Выходной коэффициент мощности | 0,8 |
| Выходные характеристики: КПД в автономном режиме, % | 81 |
| Выходные характеристики: КПД в режиме on-line, % | 96 |
| Выходные характеристики: КПД при работе через байпас или в режим | 99 |
| Выходные характеристики: Крест-фактор | 3:1 |
| Выходные характеристики: Максимальный выходной ток, А | 2,3 |
| Выходные характеристики: Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 |
| Выходные характеристики: Номинальное выходное напряжение перемен | 220 |
| Выходные характеристики: Перегрузочная способность (при работе ч | 200% – в течение 40 с |
| Выходные характеристики: Перегрузочная способность (при работе в | 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
| Выходные характеристики: Тип выходного напряжения | однофазное |
| Выходные характеристики: Точность стабилизации выходного напряже | ±2 |
| Выходные характеристики: Точность стабилизации выходной частоты | ±0,2 |
| Выходные характеристики: Форма выходного напряжения | чистая синусоида |
| Защита: Защита нагрузки от сетевых помех (между фазой и нейтраль | до 2,5 кГц |
| Защита: Защита от «глубокого» разряда батарей | да |
| Защита: Защита от аварии в ИБП | электронная аварийная защита |
| Защита: Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита: Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
| Защита: Короткое замыкание | электронная защита c автовосстановлением |
| Защита: Перегрев | электронная защита c автовосстановлением |
| Защита: Перегрузка по выходу | электронная защита c автовосстановлением |
| Защита: Электронный автоматический байпас | да |
| Механические характеристики: Габаритные размеры ВхШхГ (без упако | 287х357х112 (без кронштейна для крепления) 287х357х116 (с кронштейном для крепления) |
| Механические характеристики: Габаритные размеры стеллажа ВхШхГ, | 602х436х224 |
| Механические характеристики: Масса, кг | 90 |
| Механические характеристики: Цвет корпуса | серый |
| Надежность и эксплуатационные характеристики: Гарантийный срок, | 24 (12 на АБ) |
| Надежность и эксплуатационные характеристики: Диапазон рабочей т | от +5 до +40 |
| Надежность и эксплуатационные характеристики: Диапазон температу | от -40 до +40 |
| Надежность и эксплуатационные характеристики: Относительная влаж | от 0 до 80 (без конденсата) |
| Надежность и эксплуатационные характеристики: Рабочая высота, м | до 3000 м над уровнем моря |
| Надежность и эксплуатационные характеристики: Срок службы, лет | не менее 10 |
| Надежность и эксплуатационные характеристики: Степень защиты от | IP20 |
| Надежность и эксплуатационные характеристики: Тип охлаждения | конвекционное (безвентиляторное) |
| Надежность и эксплуатационные характеристики: Установка | в помещении |
| Панель управления и интерфейсы: Ethernet | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: mini-USB | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: RS-232 | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: USB | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: «Сухие» контакты | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
| Панель управления и интерфейсы: Звуковой сигнал | автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП |
| Панель управления и интерфейсы: Светодиодная индикация | состояние, сеть, байпас, инвертор, батарея |
| Панель управления и интерфейсы: Функциональные клавиши | управление отображаемым на ЖК-дисплее меню, настройка ИБП |
| Подключение: Входная сеть | сетевой кабель с евровилкой |
| Подключение: Нагрузка (выходные разъёмы) | EURO F-type с заземлением (1 шт.) |
| Подключение: Тип разъема для подключения к ИБП | TD50A |
| Полная мощность, кВА | 0,5 |
| Режимы работы | on-line, автономный, байпас, ECO |
| Страна производитель | Россия |
| Топология | on-line (с двойным преобразованием) |
| Форм-фактор | настенный |
| Число фаз | 1 в 1 |
