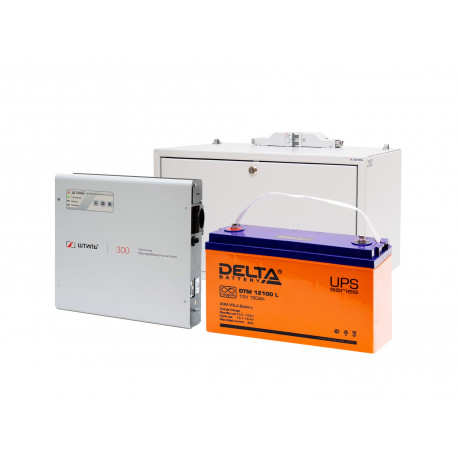

Комплект ИБП Штиль SW300L (300 ВА/225 Вт) c АБ на 5 ч
Онлайн ИБП SW300L с внешним аккумулятором 120 Ач, размещенным в напольном батарейном стеллаже BS-12-2W, обеспечивает резервное электроснабжение ответственной нагрузки с выходной мощностью 300 ВА/225 Вт в течение 5 ч (при 80% загрузке). Время автономной работы при других уровнях загрузки ИБП представлено на вкладке Автономная работа. Примерами подключаемой нагрузки являются:
- газовый котел и циркуляционный насос;
- система чистки воды;
- телевизор;
- роутер.
Кроме бесперебойного питания ИБП выполняет защиту подключенной техники от перепадов напряжения и электрических помех.
Источник питания отлично функционирует в связке с генератором за счет усовершенствованного алгоритма работы корректора коэффициента мощности.
Работа ИБП SW300L основана на технологии двойного преобразовании электрического тока, за счет которой устройство способно:
- стабилизировать входное напряжение в широком диапазоне (90-295 В) и с высокой точностью (±2%) без перехода на АБ;
- моментально и безразрывно переключать питание нагрузки на АБ при пропадании сетевого напряжения или выходе его значения за вышеуказанный диапазон;
- питать нагрузку идеальным синусоидальным напряжением.
Источник питания оснащен конвекционной (бесшумной) системой охлаждения.
Установка и подключение
SW300L крепится на любой ровной вертикальной поверхности, которая может выдерживать нагрузку в 4 кг. Монтаж выполняется с помощью шурупов «саморезов». Батарейный стеллаж размещается на полу.
Установка АБ в стеллаж производится строго в соответствии с инструкцией по эксплуатации. При этом важно, чтобы автоматический выключатель стеллажа находился в положении «ОТКЛ» (OFF) и его кабель был отсоединен от ИБП.
ИБП подключается к электросети через шнур с евровилкой. Стеллаж с установленным аккумулятором подсоединяется к уже включенному источнику питания через кабель TD50A-TD50A. Нагрузка подключается к ИБП в последнюю очередь.
Все компоненты, предназначенные для установки и подключения устройств, входят в комплект поставки.
Панель управления
Контроль работы источника питания выполняется с помощью светодиодных индикаторов, размещенных на фронтальной панели:
- «Состояние» – возникновение аварий;
- «Байпас» – работа через цепь байпаса/ЭКО-режим;
- «Батарея» – состояние батарей.
Оценка состояния всех трех индикаторов позволяет определить режим работы устройства.
Клавиша «Смена режима» позволяют выбрать режим работы ИБП: онлайн, байпас или ECO. Также с ее помощью (при 3-секундном удержании) выполняется тест работы АБ – 10-секундное принудительное питании нагрузки от батарей.
Заряд батарей
Заряд подключаемого аккумулятора ёмкостью 120 Ач осуществляет встроенное в ИБП ЗУ с током 6 А.
В SW300L применены современные технологии сокращения времени заряда и продления срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке (значение отображается в веб-интерфейсе устройства, для подключения необходима карта мониторинга).
Защита
SW300L имеет электронную защиту от:
- короткого замыкания;
- длительной перегрузки по выходу;
- внутреннего перегрева.
Работа устройства возобновляется автоматически после устранения причины включения электронной защиты.
Кроме того, ИБП обладает защитой от:
- импульсных перенапряжений (варистор – 2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс);
- неполадок в работе (при срабатывании аварийной защиты потребители отключаются или безразрывно переключаются через встроенный байпас на сеть).
Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).
Батарейный стеллаж BS-12-2W имеет встроенный автомат 2Р С32 для защиты аккумуляторных батарей.
Средства мониторинга
В SW300L можно установить карту мониторинга для контроля состояния и настройки его параметров. ИБП поддерживает несколько совместимых карт мониторинга со следующими интерфейсами:
- RS-232 (протокол Megatec);
- RS-485 (протокол Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты;
- датчик температуры.
С установленной картой состояние ИБП можно отслеживать в веб-браузере или программе Shtyl Device Manager (SDM). Редактирование параметров источника питания (например, настройка его выходного напряжения) выполняется только с помощью программы Shtyl Device Manager при локальном подключении компьютера к ИБП через USB-интерфейс или интерфейс RS-232.
Платы не входят в стандартную комплектацию и приобретаются отдельно.
Как купить?
Купить комплект ИБП SW300L с аккумулятором 120 Ач, размещенным в батарейном стеллаже BS-12-2W, можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.
Комплект ИБП SW300L – это отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.
| Источники бесперебойного питания (ИБП, UPS, бесперебойники) | |
| Аккумуляторные батареи (АБ): Время автономной работы (при 80% за | 5 ч |
| Аккумуляторные батареи (АБ): Емкость одной 12-вольтовой АБ, Ач | 120 |
| Аккумуляторные батареи (АБ): Защита АБ | встроенный автомат 2Р С32 |
| Аккумуляторные батареи (АБ): Количество внешних АБ 12В, шт. | 1 |
| Аккумуляторные батареи (АБ): Наличие батарей | внешние |
| Аккумуляторные батареи (АБ): Номинальное напряжение АБ, В | 12 |
| Аккумуляторные батареи (АБ): Номинальный ток заряда встроенного | 6 |
| Аккумуляторные батареи (АБ): Срок службы АБ, лет | 10-12 (в зависимости от условий эксплуатации) |
| Аккумуляторные батареи (АБ): Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Аккумуляторные батареи (АБ): Функционал управления АБ | защита от глубокого разряда (LVD), термокомпенсация заряда, 10-ти секундный тест АБ |
| Аккумуляторные батареи (АБ): Холодный старт | да |
| Активная мощность, кВт | 0,225 |
| Входные характеристики: Входной коэффициент мощности | 0,99 |
| Входные характеристики: Допустимое отклонение верхней границы вх | +5, +10, +15, +20, +25 (значение по умолчанию: +10) |
| Входные характеристики: Допустимое отклонение нижней границы вхо | -5, -10, -15, -20, -25 (значение по умолчанию: -15) |
| Входные характеристики: Допустимый диапазон входной частоты, Гц | 45-65 |
| Входные характеристики: Максимальный входной ток, А | 1,9 |
| Входные характеристики: Максимальный ток байпаса, А | 4,5 |
| Входные характеристики: Номинальная входная частота, Гц | 50 |
| Входные характеристики: Номинальное входное напряжение, В | 230 |
| Входные характеристики: Плавный пуск | да |
| Входные характеристики: Потребляемая мощность в режиме холостого | 16 |
| Входные характеристики: Предельный диапазон входного напряжения, | 90-295 |
| Входные характеристики: Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
| Входные характеристики: Совместимость с генератором | да |
| Входные характеристики: Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Выходные характеристики: Время переключения в автономный режим и | 7 |
| Выходные характеристики: Выходной коэффициент мощности | 0,75 |
| Выходные характеристики: КПД в автономном режиме, % | 82 |
| Выходные характеристики: КПД в режиме on-line, % | 91 |
| Выходные характеристики: КПД при работе через байпас или в режим | 99 |
| Выходные характеристики: Крест-фактор | 3:1 |
| Выходные характеристики: Максимальный выходной ток, А | 1,2 |
| Выходные характеристики: Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50 (по умолчанию)/ 60 (требуется карта мониторинга) |
| Выходные характеристики: Номинальное выходное напряжение перемен | 230 |
| Выходные характеристики: Перегрузочная способность (при работе ч | 200% – в течение 40 с |
| Выходные характеристики: Перегрузочная способность (при работе в | 101-105% – в течение 3 мин, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с |
| Выходные характеристики: Тип выходного напряжения | однофазное |
| Выходные характеристики: Точность стабилизации выходного напряже | ±2 |
| Выходные характеристики: Точность стабилизации выходной частоты | ±0,2 |
| Выходные характеристики: Форма выходного напряжения | чистая синусоида |
| Защита: Защита нагрузки от сетевых помех (между фазой и нейтраль | до 2,5 кГц |
| Защита: Защита от «глубокого» разряда батарей | да |
| Защита: Защита от аварии в ИБП | электронная аварийная защита |
| Защита: Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита: Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
| Защита: Короткое замыкание | электронная защита c автовосстановлением |
| Защита: Перегрев | электронная защита c автовосстановлением |
| Защита: Перегрузка по выходу | электронная защита c автовосстановлением |
| Защита: Электронный автоматический байпас | да |
| Механические характеристики: Габаритные размеры ВхШхГ (без упако | 283х285х93 |
| Механические характеристики: Габаритные размеры стеллажа ВхШхГ, | 382х630х324 |
| Механические характеристики: Масса, кг | 53 |
| Механические характеристики: Цвет корпуса | серый |
| Надежность и эксплуатационные характеристики: Гарантийный срок, | 24 (12 на АБ) |
| Надежность и эксплуатационные характеристики: Диапазон рабочей т | от 0 до +40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25) |
| Надежность и эксплуатационные характеристики: Диапазон температу | от -40 до +40 |
| Надежность и эксплуатационные характеристики: Относительная влаж | от 0 до 80 (без конденсата) |
| Надежность и эксплуатационные характеристики: Рабочая высота, м | до 3000 м над уровнем моря |
| Надежность и эксплуатационные характеристики: Срок службы, лет | 10 |
| Надежность и эксплуатационные характеристики: Степень защиты от | IP20 |
| Надежность и эксплуатационные характеристики: Тип охлаждения | конвекционное (безвентиляторное) |
| Панель управления и интерфейсы: Ethernet | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: mini-USB | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: RS-232 | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: RS-485 | опция (требуется установка карты мониторинга, обмен данными только с оборудованием «Штиль») |
| Панель управления и интерфейсы: USB | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: «Сухие» контакты | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: Датчик температуры | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: Звуковой сигнал | автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея отсоединена/полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно) |
| Панель управления и интерфейсы: Светодиодная индикация | состояние, байпас, батарея |
| Панель управления и интерфейсы: Функциональные клавиши | «Вкл», «Откл», «Смена режима» |
| Подключение: Входная сеть | сетевой кабель с евровилкой |
| Подключение: Нагрузка (выходные разъёмы) | EURO F-type с заземлением (1 шт.) |
| Подключение: Тип разъема для подключения к ИБП | TD50A |
| Полная мощность, кВА | 0,3 |
| Режимы работы | on-line, автономный, байпас, ECO |
| Страна производитель | Россия |
| Топология | on-line (с двойным преобразованием) |
| Форм-фактор | настенный |
| Число фаз | 1 в 1 |
