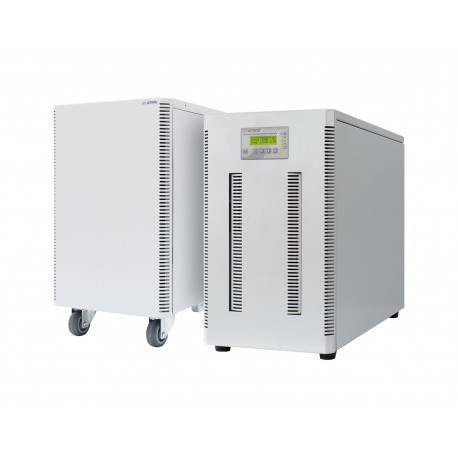

Комплект ИБП Штиль ST1110L (10 кВА / 8 кВт) c АБ на 11 мин
Комплект состоит из ИБП ST1110L и батарейного модуля BMT-192-18 и используются для обеспечения бесперебойной работы и защиты от нестабильного сетевого напряжения однофазных электроприборов суммарной мощностью 10 кВА /8 кВт. Например, системы отопления, аудио- и видеотехники, серверного оборудования, системы безопасности и видеонаблюдения.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, ИБП отлично функционирует в связке с дизельгенераторными установками.
ИБП топологии онлайн с двойным преобразованием электроэнергии, благодаря которому устройство позволяет:
- стабилизировать напряжение в диапазоне (90-310 В) без перехода в автономию;
- моментально переключать питание нагрузки на АБ при пропадании сети;
- питать нагрузку идеальным синусоидальным напряжением с точностью стабилизации (±2%).
Панель управления
Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
Информация на дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления можно выполнить три теста АБ: на 20 секунд, на заданное время и до полного разряда.
Установка и подключение
ИБП и батарейный модуль предназначены для напольной установки (tower) на любой ровной горизонтальной поверхности. Для подключения нагрузки и соединения с входной сетью применяются клеммные колодки, расположенные на задней панели устройства в специальном закрытом отсеке.
Автономная работа
ИБП имеет встроенное зарядное устройство (ток от 1 до 4 А, шаг настройки – 0,5 А). Резервное питание обеспечивается с помощью батарейного модуля BMT-192-18. При 80% загрузке бесперебойника электроприборы автономно проработают в течение 11 минут (Таблица времени автономной работы).
В бесперебойнике применяются современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии при текущей нагрузке.
Защита
ИБП укомплектован электронной защитой от перегрузки по выходу, короткого замыкания и внутреннего перегрева. После устранения причины её включения устройство перезапускается.
Бесперебойник с защитой от сетевых помех, импульсных перенапряжений и неисправностей (при их возникновении устройство отключает нагрузку или переводит питание через байпас на сеть).
Как купить?
Купить комплект ИБП ST1110L с батарейным модулем BMT-192-18 можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.
Отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.
Средства мониторинга
Для осуществления локального/удаленного мониторинга работы ИБП необходимо установить несколько плат расширения, которые могут содержать следующие интерфейсы:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Работу ИБП с установленной платой можно контролировать через веб-браузер или специальное ПО Shtyl Device Manager (SDM). Платы расширения не входят в комплект поставки и приобретаются отдельно.
| Источники бесперебойного питания (ИБП, UPS, бесперебойники) | |
| Аккумуляторные батареи (АБ): Время автономной работы (при 80% за | 10 мин |
| Аккумуляторные батареи (АБ): Время автономной работы при 100% (5 | 7 (18) |
| Аккумуляторные батареи (АБ): Наличие батарей | внешние |
| Аккумуляторные батареи (АБ): Номинальное напряжение АБ, В | 192 |
| Аккумуляторные батареи (АБ): Номинальный ток заряда встроенного | от 1 до 4 (шаг настройки – 0,5 А) |
| Аккумуляторные батареи (АБ): Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) |
| Аккумуляторные батареи (АБ): Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Аккумуляторные батареи (АБ): Функционал управления АБ | определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Аккумуляторные батареи (АБ): Холодный старт | да |
| Активная мощность, кВт | 8 |
| Входные характеристики: Входной коэффициент мощности | 0,99 |
| Входные характеристики: Допустимое отклонение верхней границы вх | +5, +10, +15, +20, +25 (значение по умолчанию: +20) |
| Входные характеристики: Допустимое отклонение нижней границы вхо | -5, -10, -15, -20, -25 (значение по умолчанию: -20) |
| Входные характеристики: Допустимый диапазон входной частоты, Гц | 43-57 |
| Входные характеристики: Максимальный входной ток, А | 55 |
| Входные характеристики: Номинальная входная частота, Гц | 50 |
| Входные характеристики: Номинальное входное напряжение, В | 220 |
| Входные характеристики: Плавный пуск | да |
| Входные характеристики: Предельный диапазон входного напряжения, | 90-310 |
| Входные характеристики: Рабочий диапазон входного напряжения, В | 165-310 при нагрузке 100%, 135-310 при нагрузке 80%, 90-310 при нагрузке 60% |
| Входные характеристики: Совместимость с генератором | да |
| Входные характеристики: Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Выходные характеристики: Время переключения в автономный режим и | 5 |
| Выходные характеристики: Выходной коэффициент мощности | 0,8 |
| Выходные характеристики: КПД в автономном режиме, % | 94 |
| Выходные характеристики: КПД в режиме on-line, % | 95 |
| Выходные характеристики: КПД при работе через байпас или в режим | 99 |
| Выходные характеристики: Крест-фактор | 3:1 |
| Выходные характеристики: Максимальный выходной ток, А | 45 |
| Выходные характеристики: Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 |
| Выходные характеристики: Номинальное выходное напряжение перемен | 220 |
| Выходные характеристики: Перегрузочная способность (при работе в | менее 105% – не ограничено, 105-150% – не менее 5 с, более 150% – не более 5 с (с последующим переключением на байпас) |
| Выходные характеристики: Тип выходного напряжения | однофазное |
| Выходные характеристики: Точность стабилизации выходного напряже | ±2 |
| Выходные характеристики: Точность стабилизации выходной частоты | ±0,1 |
| Выходные характеристики: Форма выходного напряжения | чистая синусоида |
| Защита: Защита нагрузки от сетевых помех (между фазой и нейтраль | до 2,5 кГц |
| Защита: Защита от «глубокого» разряда батарей | да |
| Защита: Защита от аварии в ИБП | электронная аварийная защита |
| Защита: Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита: Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
| Защита: Короткое замыкание | электронная защита с автовосстановлением |
| Защита: Перегрев | электронная защита с автовосстановлением |
| Защита: Перегрузка по выходу | электронная защита с автовосстановлением |
| Защита: Электронный автоматический байпас | да |
| Механические характеристики: Габаритные размеры ВхШхГ (без упако | ИБП – 438x250x572Батарейный модуль – 440х250х591 |
| Механические характеристики: Габаритные размеры ВхШхГ (в упаковк | ИБП – 615х300х485 |
| Механические характеристики: Масса, кг | ИБП – 18Батарейный модуль – 101 |
| Механические характеристики: Цвет корпуса | серый |
| Надежность и эксплуатационные характеристики: Гарантийный срок, | 24 |
| Надежность и эксплуатационные характеристики: Диапазон рабочей т | от +5 до +40 |
| Надежность и эксплуатационные характеристики: Диапазон температу | от -40 до +40 |
| Надежность и эксплуатационные характеристики: Относительная влаж | от 0 до 80 (без конденсата) |
| Надежность и эксплуатационные характеристики: Рабочая высота, м | до 3000 м над уровнем моря |
| Надежность и эксплуатационные характеристики: Срок службы, лет | не менее 10 |
| Надежность и эксплуатационные характеристики: Степень защиты от | IP20 |
| Надежность и эксплуатационные характеристики: Тип охлаждения | принудительное (вентиляторное) |
| Надежность и эксплуатационные характеристики: Установка | в помещении |
| Панель управления и интерфейсы: EPO | разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв. |
| Панель управления и интерфейсы: Ethernet | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: mini-USB | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: RS-232 | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: RS-485 | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: USB | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: «Сухие» контакты | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
| Панель управления и интерфейсы: Звуковой сигнал | автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП |
| Панель управления и интерфейсы: Светодиодная индикация | состояние, сеть, байпас, инвертор, батарея |
| Панель управления и интерфейсы: Функциональные клавиши | управление отображаемым на ЖК-дисплее меню, настройка ИБП |
| Подключение: Входная сеть | клеммное подключение (L, N, PE) |
| Подключение: Нагрузка (выходные разъёмы) | клеммное подключение (L, N, PE) |
| Полная мощность, кВА | 10 |
| Режимы работы | on-line, автономный, байпас, ECO |
| Страна производитель | Россия |
| Топология | on-line (с двойным преобразованием) |
| Форм-фактор | напольный |
| Число фаз | 1 в 1 |
