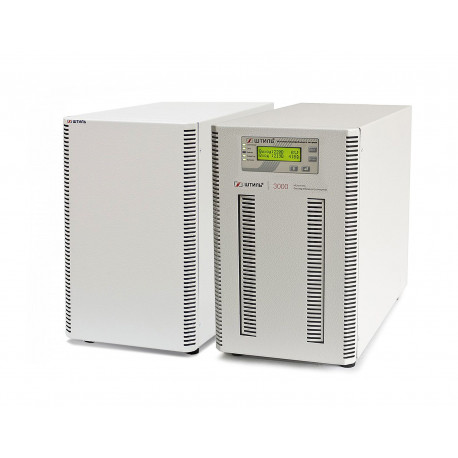

Комплект ИБП Штиль ST1103L (3 кВА / 2,7 кВт) c АБ на 8 мин
Комплект состоит из онлайн ИБП ST1103L и батарейного модуля BMT-96-09. Обеспечивает резервное электроснабжение ответственной нагрузки в течение 8 минут при 80% загрузке бесперебойника. Применяется в офисах, частных домах или квартирах для отопительной техники, компьютера, сервера или торгового оборудования.
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, ИБП функционирует в связке с дизельгенераторными установками.
Охлаждается с помощью малошумных вентиляторов с адаптивным режимом работы.
ИБП с технологией двойной конвертации энергии, благодаря которой устройство позволяет:
- стабилизировать напряжение в диапазоне 90-295 В без перехода на АБ;
- моментально переключать питание нагрузки на АБ при пропадании сети;
- питать нагрузку напряжением высокой точности (±2%) с чистым синусом.
Установка и подключение
ИБП и батарейный модуль имеют напольное исполнение и устанавливаются на любую ровную горизонтальную поверхность на резиновые ножки.
Для питания нагрузки на задней панели ИБП предусмотрены разъемы C13 (3 шт.), евророзетки с заземлением (2 шт.) и C19 (1 шт.). Для подключения входного переменного напряжения используется разъем С20.
Автономная работа
ИБП имеет встроенное зарядное устройство на 2 А. Автономная работа нагрузки обеспечивается батарейным модулем. В нем установлено восемь аккумуляторных батарей 12 В емкостью по 9 Ач. Техника проработает 8 минут при 80% загрузке бесперебойника. Время автономной работы от встроенных и внешних батарей при других уровнях загрузки ИБП представлено на вкладке Автономная работа.
В ИБП применены современные технологии по сокращению времени заряда и продлению срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ).
Кроме того, модель обладает специальными алгоритмами, позволяющими:
- отключать АБ при разряде на 80-85% (защита от «глубокого» разряда);
- заранее уведомить пользователя об износе АБ;
- точно прогнозировать время автономии при текущей нагрузке.
Панель управления
Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас/ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
Информация на ЖК-дисплее:
- значение входного и выходного напряжения;
- процент загрузки ИБП;
- значение напряжения батарей и их состояние;
- активная и полная мощность нагрузки;
- аварии с указанием их причин.
С помощью панели управления также можно выполнить три вида теста АБ:
- 10-ти секундный (ИБП питает нагрузку от АБ в течение 10 секунд);
- на заданное время (ИБП питает нагрузку от АБ в течение заданного времени);
- до полного разряда (ИБП питает нагрузку от АБ до момента их полного разряда, измеряя остаточную ёмкость).
Защита
Бесперебойник имеет современную электронную защиту от перегрузки, короткого замыкания и внутреннего перегрева. После устранения причины срабатывания электронной защиты ИБП самостоятельно перезапускается.
Устройство обеспечено защитой от высокочастотных сетевых помех и импульсных перенапряжений, а также аварийной защитой от неполадок в работе.
Как купить?
Купить комплект ИБП ST1103L с батарейным модулем BMT-96-09 можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России. Это отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке.
Средства мониторинга
ИБП поддерживает функционал локального/удаленного мониторинга работы. Для этого на задней панели устройства предусмотрены два слота для установки плат расширения, которые могут содержать следующие интерфейсы:
- RS-232 (протокол Megatec);
- RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Работа ИБП с установленной платой расширения интерфейсов удобно контролируется через веб-браузер или программу Shtyl Device Manager (SDM). Платы не входят в стандартную комплектацию и приобретаются отдельно.
| Источники бесперебойного питания (ИБП, UPS, бесперебойники) | |
| Аккумуляторные батареи (АБ): Время автономной работы (при 80% за | 8 мин |
| Аккумуляторные батареи (АБ): Время автономной работы при 100% (5 | 5 (14) |
| Аккумуляторные батареи (АБ): Время заряда встроенных АБ, ч | не более 8 (до 90% емкости) |
| Аккумуляторные батареи (АБ): Горячая замена встроенных АБ | нет |
| Аккумуляторные батареи (АБ): Наличие батарей | внешние |
| Аккумуляторные батареи (АБ): Номинальное напряжение АБ, В | 96 |
| Аккумуляторные батареи (АБ): Номинальный ток заряда встроенного | 2 |
| Аккумуляторные батареи (АБ): Срок службы АБ, лет | до 8 |
| Аккумуляторные батареи (АБ): Тип АБ | герметизированные, выполненные по технологии AGM |
| Аккумуляторные батареи (АБ): Функционал управления АБ | определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Аккумуляторные батареи (АБ): Холодный старт | да |
| Активная мощность, кВт | 2,7 |
| Входные характеристики: Входной коэффициент мощности | 0,99 |
| Входные характеристики: Допустимое отклонение верхней границы вх | +5, +10, +15, +20, +25 (значение по умолчанию: +20) |
| Входные характеристики: Допустимое отклонение нижней границы вхо | -5, -10, -15, -20, -25 (значение по умолчанию: -20) |
| Входные характеристики: Допустимый диапазон входной частоты, Гц | 45-65 |
| Входные характеристики: Максимальный входной ток, А | 19 |
| Входные характеристики: Номинальная входная частота, Гц | 50 |
| Входные характеристики: Номинальное входное напряжение, В | 220 |
| Входные характеристики: Плавный пуск | да |
| Входные характеристики: Потребляемая мощность в режиме холостого | 40 |
| Входные характеристики: Предельный диапазон входного напряжения, | 90-295 |
| Входные характеристики: Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
| Входные характеристики: Совместимость с генератором | да |
| Входные характеристики: Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Выходные характеристики: Время переключения в автономный режим и | 7 |
| Выходные характеристики: Выходной коэффициент мощности | 0,9 |
| Выходные характеристики: КПД в автономном режиме, % | 86 |
| Выходные характеристики: КПД в режиме on-line, % | 95 |
| Выходные характеристики: КПД при работе через байпас или в режим | 99 |
| Выходные характеристики: Крест-фактор | 3:1 |
| Выходные характеристики: Максимальный выходной ток, А | 13 |
| Выходные характеристики: Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сети при работе от АБ – устанавливается пользователем: 50/60 (по умолчанию – 50) |
| Выходные характеристики: Номинальное выходное напряжение перемен | 220 |
| Выходные характеристики: Перегрузочная способность (при работе ч | 200% – в течение 40 с |
| Выходные характеристики: Перегрузочная способность (при работе в | 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
| Выходные характеристики: Тип выходного напряжения | однофазное |
| Выходные характеристики: Точность стабилизации выходного напряже | ±2 |
| Выходные характеристики: Точность стабилизации выходной частоты | ±0,2 |
| Выходные характеристики: Форма выходного напряжения | чистая синусоида |
| Защита: Защита нагрузки от сетевых помех (между фазой и нейтраль | до 2,5 кГц |
| Защита: Защита от «глубокого» разряда батарей | да |
| Защита: Защита от аварии в ИБП | электронная аварийная защита |
| Защита: Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита: Защита сети от высокочастотных помех | 150 кГц - 30 МГц |
| Защита: Короткое замыкание | электронная защита с автовосстановлением |
| Защита: Перегрев | электронная защита с автовосстановлением |
| Защита: Перегрузка по выходу | электронная защита с автовосстановлением |
| Защита: Электронный автоматический байпас | да |
| Механические характеристики: Габаритные размеры ВхШхГ (без упако | ИБП – 346х210х443Батареный модуль – 346х210х442 |
| Механические характеристики: Габаритные размеры ВхШхГ (в упаковк | ИБП – 395х260х505Батарейный модуль – 395х260х505 |
| Механические характеристики: Масса, кг | ИБП – 14Батарейный модуль – 38 |
| Механические характеристики: Цвет корпуса | серый |
| Надежность и эксплуатационные характеристики: Гарантийный срок, | 24 |
| Надежность и эксплуатационные характеристики: Диапазон рабочей т | от +5 до +40 |
| Надежность и эксплуатационные характеристики: Диапазон температу | от -40 до +40 |
| Надежность и эксплуатационные характеристики: Относительная влаж | от 0 до 80 (без конденсата) |
| Надежность и эксплуатационные характеристики: Рабочая высота, м | до 3000 м над уровнем моря |
| Надежность и эксплуатационные характеристики: Срок службы, лет | не менее 10 |
| Надежность и эксплуатационные характеристики: Степень защиты от | IP20 |
| Надежность и эксплуатационные характеристики: Тип охлаждения | принудительное (вентиляторное) |
| Надежность и эксплуатационные характеристики: Установка | в помещении |
| Панель управления и интерфейсы: EPO | двухконтактный зажим («клеммник») винтовой, сечение провода: 0,08-1,2 мм.кв. |
| Панель управления и интерфейсы: Ethernet | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: mini-USB | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: RS-232 | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: RS-485 | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: USB | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: «Сухие» контакты | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
| Панель управления и интерфейсы: Звуковой сигнал | автономный режим (каждые 4 с), низкое напряжение АБ (каждые 2 с), батарея отсоединена/ полностью разряжена/нуждается в замене (каждые 0,5 с), перегрузка и неисправность ИБП (непрерывно) |
| Панель управления и интерфейсы: Светодиодная индикация | состояние, сеть, байпас, инвертор, батареи |
| Панель управления и интерфейсы: Функциональные клавиши | управление отображаемым на ЖК-дисплее меню, настройка ИБП |
| Подключение: Входная сеть | IEC-320-C20 |
| Подключение: Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.), EURO F-type с заземлением (2 шт.), IEC-320-C19 (1 шт.) |
| Полная мощность, кВА | 3 |
| Режимы работы | on-line, автономный, байпас, ECO |
| Страна производитель | Россия |
| Топология | on-line (с двойным преобразованием) |
| Форм-фактор | напольный |
| Число фаз | 1 в 1 |
