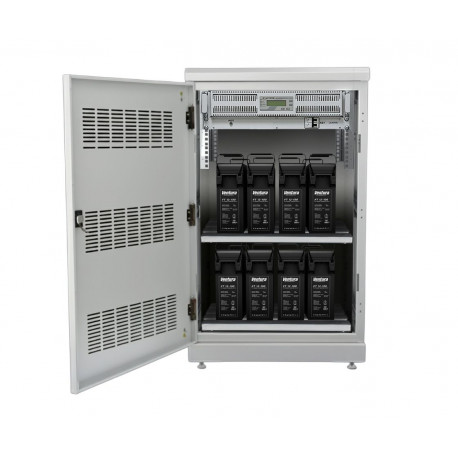

Комплект ИБП «Штиль» SR1103L (3 кВА / 2,7 кВт) c АБ на 3 ч
Комплект онлайн ИБП «Штиль» SR1103L с восемью внешними аккумуляторами на 105 Ач, размещенными в телекоммуникационном шкафу RTC-2401-01D2, обеспечивает резервное электроснабжение ответственной нагрузки в течение 3 часов (при 80% загрузке). Время автономной работы при других уровнях загрузки ИБП представлено на вкладке Автономная работа. Примерами подключаемой нагрузки является сервер, компьютер, телекоммуникационное оборудование или система видеонаблюдения.
ИБП также обеспечивает защиту подключенной техники от перепадов напряжения и электрических помех.
Источник питания отлично функционирует в связке с генератором за счет усовершенствованного алгоритма работы корректора коэффициента мощности.
Бесперебойник функционирует по принципу двойной конвертации электрического тока, что обеспечивает:
- коррекцию напряжения в широком диапазоне (90-295 В) и без перехода на АБ;
- мгновенное (безразрывное) переключение на АБ при пропадании электричества или выходе вольтажа за рабочий диапазон;
- питание техники напряжением высокой точности (±2%) с чистым синусом.
Установка и подключение
Комплект поставляется частично собранным. ИБП, монтажный комплект, модуль защиты батарей и полка уже предустановлены в шкаф. Потребуется только разместить аккумуляторы и выполнить их подключение в соответствии с инструкцией. Кабели для подключения входят в комплект поставки.
Для электропитания нагрузки используются три компьютерных разъема С13 и один C19. В сеть ИБП подключается через разъем С20.
Защита
Присутствует защита от КЗ, длительной перегрузки по выходу и внутреннего перегрева. Работа устройства возобновляется автоматически после устранения причины включения электронной защиты.
ИБП также имеет защиту от:
- импульсных перенапряжений (варистор – 2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс);
- неполадок в работе (при срабатывании аварийной защиты потребители отключаются или безразрывно переключаются через встроенный байпас на сеть).
Фильтры высоких частот защищают сеть от помех в диапазоне 150 кГц - 30 МГц и нагрузку (от помех между фазой и нейтралью частотой до 2,5 кГц).
Модуль защиты батарей BPM-03-C-B для безопасного подключения и обслуживания АБ.
Заряд батарей
Заряд аккумуляторов ёмкостью 105 Ач осуществляет встроенное в ИБП ЗУ с током 2 А.
В ИБП применены современные технологии сокращения времени заряда и продления срока службы АБ (интеллектуальный заряд и термокомпенсация заряда АБ), а также алгоритмы, позволяющие отключать АБ при разряде на 80-85% (защита от «глубокого» разряда), уведомлять пользователя об износе АБ и прогнозировать время автономии (значение отображается в веб-интерфейсе, для подключения необходима карта мониторинга).
Панель управления
Контроль и настройка основных рабочих параметров изделия выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, четыре функциональные клавиши и пять светодиодных индикаторов:
- «Состояние» – оповещает о режиме работы устройства;
- «Сеть» – оповещает о состоянии сети;
- «Байпас» – оповещает о переходе на байпас / ЭКО-режим;
- «Инвертор» – оповещает о работе инвертора;
- «Батарея» – показывает состояние батарей.
На ЖК-дисплее отображается входное/выходное напряжение, процент загрузки, напряжение АБ, активная/полная мощность, аварии.
Можно выполнить три теста АБ (питание нагрузки от аккумуляторов): на 10 секунд, на заданное время, до полного разряда.
Средства мониторинга
Локальный/удаленный мониторинг выполняется через веб-браузер или с помощью специального ПО Shtyl Device Manager (SDM). Для этого требуется установить плату. В ассортименте представлено четыре модели плат со следующими интерфейсами:
- RS-232 (протокол Megatec) и RS-485 (протоколы Modbus RTU/Штиль);
- USB и mini-USB;
- Ethernet (протоколы Web/SNMP/NTP/Modbus TCP/Штиль);
- «сухие» контакты.
Платы расширения не входят в стандартную комплектацию и приобретаются отдельно.
Как купить?
Купить комплект онлайн ИБП SR1103L с восемью внешними аккумуляторами на 105 Ач, размещенными в телекоммуникационном шкафу RTC-2401-01D2, можно в нашем официальном интернет-магазине российского производителя «Штиль» с доставкой по Москве и другим регионам России.
Комплект ИБП SR1103L – это отличное соотношение цена/качество по сравнению с аналогичной продукцией иностранных вендоров на российском рынке систем электропитания.
| Источники бесперебойного питания (ИБП, UPS, бесперебойники) | |
| Аккумуляторные батареи (АБ): Время автономной работы (при 80% за | 2,5 ч |
| Аккумуляторные батареи (АБ): Емкость одной 12-вольтовой АБ, Ач | 105 |
| Аккумуляторные батареи (АБ): Наличие батарей | внешние |
| Аккумуляторные батареи (АБ): Номинальное напряжение АБ, В | 96 |
| Аккумуляторные батареи (АБ): Номинальный ток заряда встроенного | 2 |
| Аккумуляторные батареи (АБ): Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) |
| Аккумуляторные батареи (АБ): Суммарная емкость АБ, Ач | 105 |
| Аккумуляторные батареи (АБ): Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Аккумуляторные батареи (АБ): Функционал управления АБ | определение остаточной ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда |
| Аккумуляторные батареи (АБ): Холодный старт | да |
| Активная мощность, кВт | 2,7 |
| Входные характеристики: Входной коэффициент мощности | 0.99 |
| Входные характеристики: Допустимое отклонение верхней границы вх | +5, +10, +15, +20, +25 (значение по умолчанию: +20) |
| Входные характеристики: Допустимое отклонение нижней границы вхо | -5, -10, -15, -20, -25 (значение по умолчанию: -20) |
| Входные характеристики: Допустимый диапазон входной частоты, Гц | 45-65 |
| Входные характеристики: Максимальный входной ток, А | 20 |
| Входные характеристики: Номинальная входная частота, Гц | 50 |
| Входные характеристики: Номинальное входное напряжение, В | 220 |
| Входные характеристики: Плавный пуск | да |
| Входные характеристики: Предельный диапазон входного напряжения, | 90-295 |
| Входные характеристики: Рабочий диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
| Входные характеристики: Совместимость с генератором | да |
| Входные характеристики: Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Выходные характеристики: Время переключения в автономный режим и | 7 |
| Выходные характеристики: Выходной коэффициент мощности | 0,9 |
| Выходные характеристики: КПД в автономном режиме, % | 86 |
| Выходные характеристики: КПД в режиме on-line, % | 95 |
| Выходные характеристики: КПД при работе через байпас или в режим | 99 |
| Выходные характеристики: Крест-фактор | 3:1 |
| Выходные характеристики: Максимальный выходной ток, А | 13,5 |
| Выходные характеристики: Номинальная выходная частота, Гц | при работе от сети – соответствует частоте сетипри работе от АБ – устанавливается пользователем: 50/60 |
| Выходные характеристики: Номинальное выходное напряжение перемен | 220 |
| Выходные характеристики: Перегрузочная способность (при работе в | 101-105% – без ограничения по времени, 105-130% – в течение 60 с, 130-150% – в течение 1 с, более 150% – в течение 0,2 с (с последующим переключением на байпас) |
| Выходные характеристики: Тип выходного напряжения | однофазное |
| Выходные характеристики: Точность стабилизации выходного напряже | ±2 |
| Выходные характеристики: Точность стабилизации выходной частоты | ±0,2 |
| Выходные характеристики: Форма выходного напряжения | чистая синусоида |
| Защита: Защита нагрузки от сетевых помех (между фазой и нейтраль | до 2,5 кГц |
| Защита: Защита от «глубокого» разряда батарей | да |
| Защита: Защита от аварии в ИБП | электронная аварийная защита |
| Защита: Защита от импульсных перенапряжений | варистор (2 кВ («корпус-провод»), 1 кВ («провод-провод»), срабатывание – 50 мкс) |
| Защита: Защита сети от высокочастотных помех | 150 кГЦ - 30 МГц |
| Защита: Короткое замыкание | электронная защита с автовосстановлением |
| Защита: Перегрев | электронная защита с автовосстановлением |
| Защита: Перегрузка по выходу | электронная защита с автовосстановлением |
| Защита: Электронный автоматический байпас | да |
| Механические характеристики: Габаритные размеры ВхШхГ (без упако | 600х600х1200 |
| Механические характеристики: Масса, кг | 382,6 |
| Надежность и эксплуатационные характеристики: Гарантийный срок, | 24 (12 на АБ) |
| Надежность и эксплуатационные характеристики: Диапазон рабочей т | от +5 до +40 |
| Надежность и эксплуатационные характеристики: Диапазон температу | от -40 до +40 |
| Надежность и эксплуатационные характеристики: Относительная влаж | от 0 до 80 (без конденсата) |
| Надежность и эксплуатационные характеристики: Рабочая высота, м | до 3000 м над уровнем моря |
| Надежность и эксплуатационные характеристики: Срок службы, лет | не менее 10 |
| Надежность и эксплуатационные характеристики: Степень защиты от | IP20 |
| Надежность и эксплуатационные характеристики: Тип охлаждения | принудительное (вентиляторное) |
| Надежность и эксплуатационные характеристики: Установка | в помещении |
| Панель управления и интерфейсы: EPO | разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв. |
| Панель управления и интерфейсы: Ethernet | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: mini-USB | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: RS-232 | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: RS-485 | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: USB | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: «Сухие» контакты | опция (требуется установка карты мониторинга) |
| Панель управления и интерфейсы: ЖК-дисплей | отображение рабочего состояния системы и основных входных и выходных параметров |
| Панель управления и интерфейсы: Звуковой сигнал | автономный режим, низкое напряжение встроенных и/или внешних АБ, батарея отсоединена/полностью разряжена/нуждается в замене, перегрузка и неисправность ИБП |
| Панель управления и интерфейсы: Светодиодная индикация | состояние, сеть, байпас, инвертор, батарея |
| Панель управления и интерфейсы: Функциональные клавиши | управление отображаемым на ЖК-дисплее меню, настройка ИБП |
| Подключение: Входная сеть | IEC-320-C20 |
| Подключение: Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.), IEC-320-C19 (1 шт.) |
| Полная мощность, кВА | 3 |
| Режимы работы | on-line, автономный, байпас, ECO |
| Страна производитель | Россия |
| Топология | on-line (с двойным преобразованием) |
| Форм-фактор | шкафной |
| Число фаз | 1 в 1 |
