Карта мониторинга IC-Modbus/Dry contacts

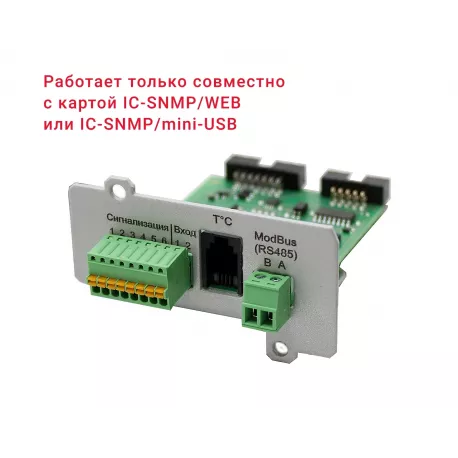

Плата интерфейсов «Штиль» IC-Modbus/Dry Contacts предназначена для расширения функциональных возможностей других плат по мониторингу следующего оборудования:
- стабилизаторов переменного напряжения «Штиль» серии ИнСтаб мощностью 6-20 кВА;
- однофазных ИБП «Штиль» серий ST, SR, SW, STR мощностью 1-10 кВА.
Плата IC-Modbus/Dry Contacts добавляет возможности интерфейса RS-485, поддерживающего протокол MODBUS RTU, а также выходных программируемых «сухих» контактов и входного «сухого» контакта.
На фронтальной панели платы расширения расположены разъемы:
- сигнализация «сухие» контакты:
- 5 выходных – передача сигналов аварий, статуса режимов работы ИБП/стабилизатора;
- 1 входной – прием входных сигналов от внешних устройств;
- RS-485 – работа по протоколу MODBUS RTU для интеграции информации о состоянии ИБП/стабилизатора, передаваемой в системы диспетчеризации и управления инженерными системами (SCADA);
- 4P4C – разъём для подключения датчика «Штиль» TS-1, измеряющего температуру воздуха внутри или около ИБП/стабилизатора (датчик не входит в комплект поставки, является дополнительным аксессуаром).
Для подключения по интерфейсу RS-485 используются два сигнала дифференциальной пары A и B, расположенные на внешнем разъеме. Плата расширения, в соответствии со спецификацией MODBUS, является ведущей, ее адрес на шине MODBUS и параметры обмена настраиваются в специализированном ПО «Shtyl Device Manager». Назначение регистров протокола MODBUS можно посмотреть в «Руководстве по эксплуатации» на данное изделие.
Карта мониторинга IC-Modbus/Dry Contacts устанавливается во внутренний слот инверторных стабилизаторов и ИБП «Штиль» и работает только совместно с картой IC-SNMP/WEB или IC-SNMP/mini-USB!
| Средства мониторинга | |
| RS-485: Допустимое напряжение A и B контактов, в пределах, В | от -13 до +16,5 |
| Механические характеристики: Габаритные размеры ВхШхГ (без упако | 40х68х65 |
| Механические характеристики: Габаритные размеры ВхШхГ (в упаковк | 220х155х50 |
| Механические характеристики: Масса, кг | 0,1 |
| Надежность и эксплуатационные характеристики: Гарантийный срок, | 24 |
| Надежность и эксплуатационные характеристики: Диапазон рабочей т | 5-40 |
| Надежность и эксплуатационные характеристики: Относительная влаж | не более 95 |
| Надежность и эксплуатационные характеристики: Степень защиты от | IP20 |
| Надежность и эксплуатационные характеристики: Установка | во внутренний слот стабилизатора или ИБП |
| Поддерживаемые интерфейсы | RS-485, «Cухие» контакты, 4P4C |
| Поддерживаемые протоколы | Modbus RTU/ Штиль |
| Сигнализация («сухие» контакты): Допустимое напряжение, не более | ±26 |
| Сигнализация («сухие» контакты): Максимальное сопротивление отно | 35 |
| Сигнализация («сухие» контакты): Максимальный ток нагрузки, не б | ±20 |
| Сигнализация («сухие» контакты): Назначение входных «сухих» конт | определяется при конфигурации |
| Сигнализация («сухие» контакты): Назначение выходных «сухих» кон | определяется при конфигурации |
| Сигнализация («сухие» контакты): Тип выходного разъёма | разъемный клеммник, сечение провода 0,5-1,5 мм.кв., (15EDGR-2.5-08P) |
| Сигнализация («сухие» контакты): Тип и количество | 5 выходных и 1 входной |
| Совместимость | инверторные стабилизаторы универсального исполнения от 6 кВА, однофазные ИБП(работает только совместно с картой IC-SNMP/WEB или IC-SNMP/mini-USB) |
| Страна производитель | Россия |
| Термодатчик: Тип выходного разъёма термодатчика | 4P4C |
| Тип аксессуара | карты мониторинга |
| Число фаз совместимого ИБП | 1 в 1 |
